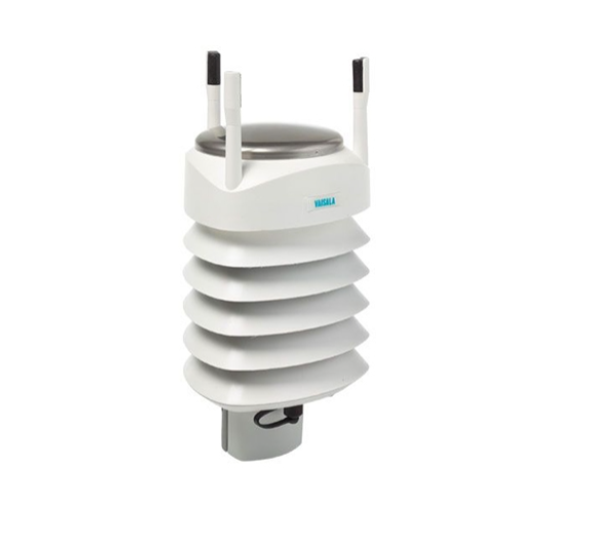

WXT536超S波气象仪

提供6种气象参数，气压、相对温度、湿度、降雨量、风速和风向进行多种组合。还有加热选项。低功耗的特性也可实现太阳能电池板的应用。

风速

测量范围 0- 60 m/s

精Q度 ±3％ @ 10 m/s

分辨率 0.1 m/s

响应时间 0.25秒

输出变量 平均值、Z大值、Z小值

风向

范围 0- 360°

精度 ±3° @ 10 m/s

分辨率 1°

响应时间 0.25秒

输出变量 平均值、Z大值、Z小值

空气温度

测量范围 -52- +60 ℃

分辨率 0.1 ℃

精度 ±0.3℃ @ 20℃

相对湿度

测量范围 0- 100% RH

分辨率

0.1%

精度 ±3% RH (0- 90%RH)；±5% RH (90- 100%RH)

大气压力

测量范围 600- 1100 hPa

分辨率 0.1 hPa

精度 ±0.5 hPa（0- 30℃）

降雨量

输出 最近一次自动或手动重置后的累计值

测量范围 0- 200 mm/h

分辨率 0.01 mm

精度 ±5%，视具体气象状况而定

降雨持续时间 一旦检测到有雨滴落下时按每10s递增计算

降雨时间分辨率 10s

降雨强度 滑动一分钟平均值，10秒步进

输出

工作电压 6- 24VDC

平均电流消耗

最Z小：0.1mA@12VDC（SDI-12待机）

典型：3mA@12VDC（默认测量时间间隔）

Z大：15mA@6VDC（所有参数持续测量）

加热器电压

12- 24VDC/12- 17VAC

加热器电流 0.8A@12VDC；0.4A@24VAC

输出频率 1/s, 1/min, 1/hr

数字输出 SDI-12, RS-232, RS-485, RS-422

通讯协议

SDI-12 v1.3、ASCII自动和轮询、含查询选项的NMEA 电子协会 0183 v3.0

模拟输入

温度PT1000 电阻，800~1330Ω，2线或4线，16位分辨率

太阳辐射KippZonen CMP3 热电堆，0- 25mV，12位分辨率

电平测量IRU-9429S 电压，0- 2.5V/0- 5V/0- 10V，12位分辨率

翻斗RG13 频率，0~100Hz，3.5V励磁电压

模拟电流输出（可选）

风速 0- 20mA或4- 20mA

风向 0- 20mA或4- 20mA

环境

防护等级 IP65（无安装接头）；IP66（有安装接头）

操作温度 -52- 60°C

储存温度 -60- 70°C

相对湿度 0- 100% RH

压力 600- 1100 hPa

风速 0- 60 m/s
