通用型光纤光谱仪

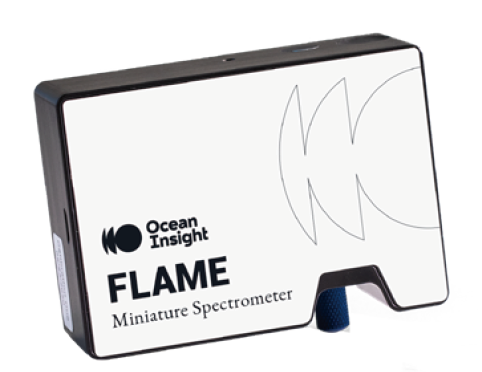

Fl a m e 系列

Fl a m e 系列光纤光谱仪继承了上一代USB 系列小巧坚固的外壳，大幅改进了内部设计，并集成了自动化生产工艺，提高仪器间的一致性。小巧灵活、配置灵活、便于集成。

产品参数

Fla m e-T

光谱仪设计对称交叉Czerny-Turner

焦距42 mm input;68mm output

光学分辨率0.19-9.56 nm(FWHM) 依配置定

光谱范围190-1020nm

信噪比300：1（满信号）

暗噪音50 RMS counts

动态范围1300:1(single acquisition) 8.5 x 10^7 (system)

热稳定性0.02 nm/℃ @650 nm range,0.06 pixels/℃

积分时间3.8 ms-10s

杂散光<0.05%@600 nm; <0.10%@435 nm

校准线性度>99%

A/D 转换16 位

功耗250 mA@5V DC

供电4.75-5.25V

输入/ 输出8 个用户可编程GPIO 口

触发模式4 种

频闪功能Yes

门控延迟Yes

通讯/ 连接USB, high density 40 pin JAE DD4 connector

检C器Toshiba TCD1304AP Liner silicon CCD

像素3648

像素大小8 μm×200 μm

像素阱深~100,000 electrons

光纤接口S MA905

光栅1，2，3，4，5，6，7，8，9，10，11，

12，13，14，31

狭缝标配25 μm 可更换狭缝 (Slit: 5-200 μm)

尺寸88.9 mm×63.5 mm×31.9 mm（34.4 mm 含脚垫）

重量265 g

滤光片

OF1-BG28,OF1-WG305,OF1-U325C,OF1-GG375,

OF1-GG395,OF1-CGA420,OF1-GG475,OF1-OG515,

OF1-OG550,OF1-OG590,OF1-RG830,

OF1-CGA1000,OF1-CGA760,OF1-CGA780,

OF1-CGA830,OF1-CGA475

准直和聚焦镜Al or SAG+(Ag)
