TDR-315N TDR-315H TDR-305N TDR-310W TDR-310H土壤水分温度 电导率传感器

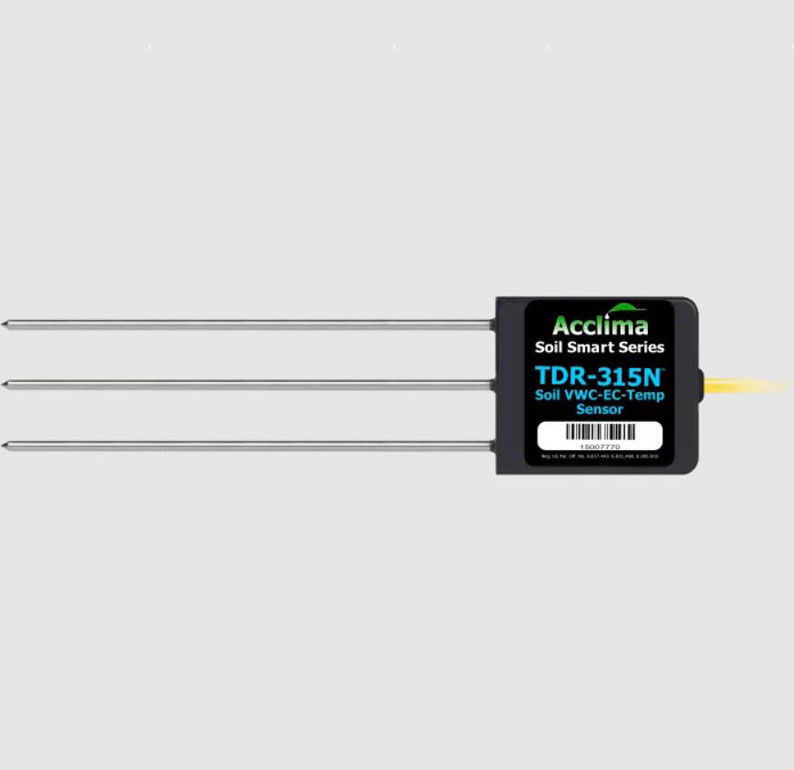

1、TDR-315N 土壤水分含量传感器在包括陶土在内的六种不同土壤之间展示了始终如一的Z越性能和可重复性。允许波形捕获。
TDR-315N具有高压波形输出，这使得它可以在土壤电导率较高时Y效地进行测量。它是一个完整的集成时域反射计，结合了超快速波形生成和数字化功能与J确的 5 皮秒分辨率时基和高度复杂的波形数字化和分析固件，提供土壤传播波形的时域分析。其形状因数专为较浅的水平安装而设计，在这种情况下，它被P进入已挖掘到所需测量深D的沟槽的侧壁。
提供了一个传感器导向器，以确保波导杆在将它们推入土壤时是平行的。它通过 3 线 SDI-12 接口提供读取数据，并与任何符合 SDI-12 1.4 版及更早版本的数据记录器兼容。
介电常数
测量范围：0-100
分辨率：0.1
重复性（RMS 偏差）：0.07
精度：±2
稳定性（体积电导率0-6000uS/cm）：±1
体积含水量
测量范围：0-100% VWC
分辨率：0.1% VWC
重复性（RMS 偏差）：0.07%
精度：±2%
稳定性（体积电导率0-6000uS/cm）：±1%
温度
测量范围：-40-+60°C
分辨率：0.1°C
重复性（RMS 偏差）：0.01°C
精度（+5-+35°C）：±0.25°C
精度（-15-+50°C）：±0.5°C
体积电导率
测量范围：0-10000μS/cm
分辨率：1μS/cm
重复性（RMS 偏差）：3μS/cm
精度(0–1000 uS/cm)：±25μS/cm
精度(1000–2500 uS/cm)：±2.5%
精度(2500–6000 uS/cm)：±5%

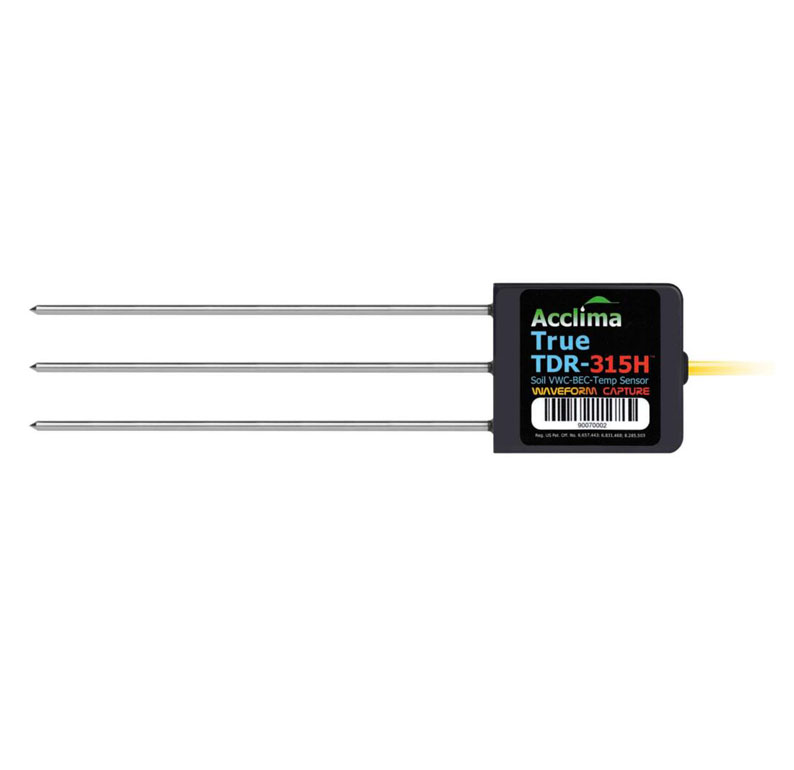

2、TDR-315H土壤水分温度电导率传感器
TDR-315H是一款完全集成的数字 TDR 土壤水分传感器，其能耗仅为 N 系列土壤水分传感器兄弟产品的一小部分，但仍保持 150 皮秒的上升时间以实现Z越的J度。不适用于粘土含量高或体积 EC 高于 1800 µS/cm 的土壤。
TDR-315H 是一款时域反射计土壤湿度传感器，旨在提供土壤和其他多孔介质中的G精度体积含水量测量。它采用了与基于控制台的 TDR 仪器相同的基本 TDR 组件，安装在同样支持 15 cm 波导的小型外壳内。
TDR 功能直接耦合到波导，从而X除了与传统 TDR 设备相关的同轴电缆。同轴电缆的缺失为 TDR315H 提供了更高带宽的波形数据，从而比昂贵的传统 TDR 提高了分辨率和灵敏度。
TDR-315H 是一个完整的集成时域反射计，结合了超快速波形生成和数字化功能与J确的 5 皮秒分辨率时基和高度复杂的波形数字化和分析固件，提供土壤传播波形的时域分析。其形状因数专为较浅的水平安装而设计，在这种情况下，它B迫进入已挖掘到所需测量深D的沟槽的侧壁。
它的主要改进是更快的上升时间、Z形入射波、G低的功耗和非常快的响应时间。
技术指标：
土壤体积含水量：0～100％ VWC
分辨率：0.1％ VWC
重复性（RMS 偏差）：0.07%
准确度：±1％ (粗中介质)
±2.5％ (X纹理介质)
土壤温度：-40～+60℃
分辨率：0.1℃
重复性（RMS 偏差）：0.1%
准确度：±0.25℃
介电常数范围：1～80
分辨率：0.1
重复性（RMS 偏差）：0.07
准确度：±1％(粗中介质)
±2％(X纹理介质)
土壤体积电导率：0～5000μS/cm
孔隙水电导率：0~55000μS/cm
分辨率：1 μS/cm
重复性（RMS 偏差）：3 μS/cm
准确度：±25 μS/cm@0~1000μS/cm
±2.5%@1000~2000μS/cm
± 5%@2000~5000μS/cm

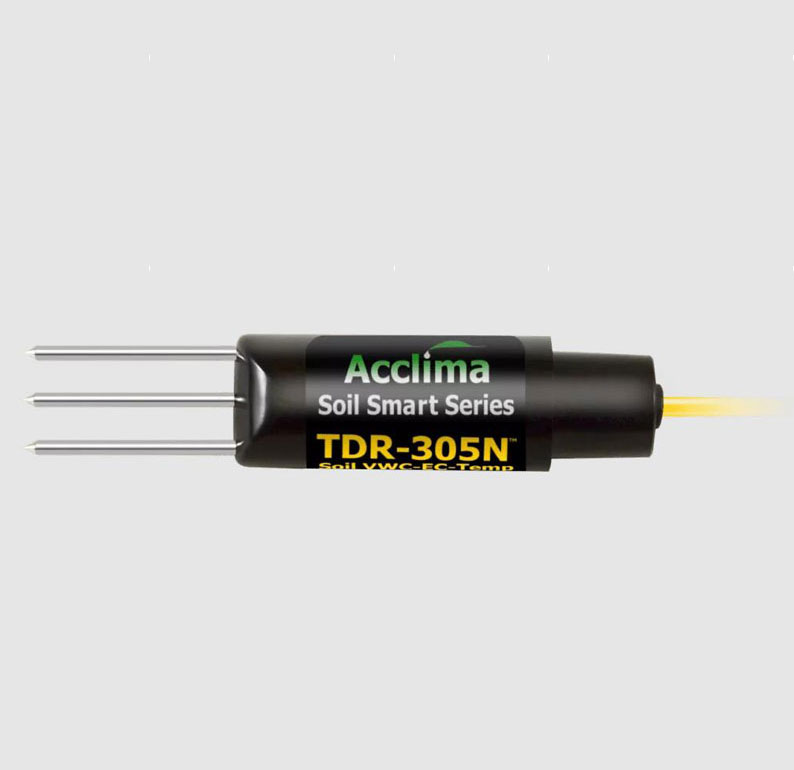

3、TDR-305N TDR 土壤水分传感器
完全集成的 TDR 土壤水分传感器准确地产生 VWC 和 BEC/PWEC，具有 300 pico-second 的高速上升时间，用于详细的波形分析。专为读取读数时的高 EC 容差而设计。适用于含盐量J高的土壤的测量解决方案。
非常短的波导允许该传感器进行非常浅的测量，并可用于更高电导率的环境，而牺牲总测量体积。具有高压波形输出，这使得它可以在土壤电导率较高时Y效地进行测量。是一个完整的集成时域反射计，将超快波形生成和数字化功能与J确的 5 皮秒分辨率时基和高度复杂的波形数字化和分析固件相结合，提供土壤传播波形的真实时域分析。其外形设计便于使用 34 毫米平底螺旋钻在预制孔中进行垂直安装。
它与一根 1 英寸 40 号 PVC 管配合使用，该管在安装到任何所需S度时充当手柄。它通过 3 线 SDI-12 接口提供读取数据，并与任何符合 SDI-12 1.4 版及更早版本的数据记录器兼容。

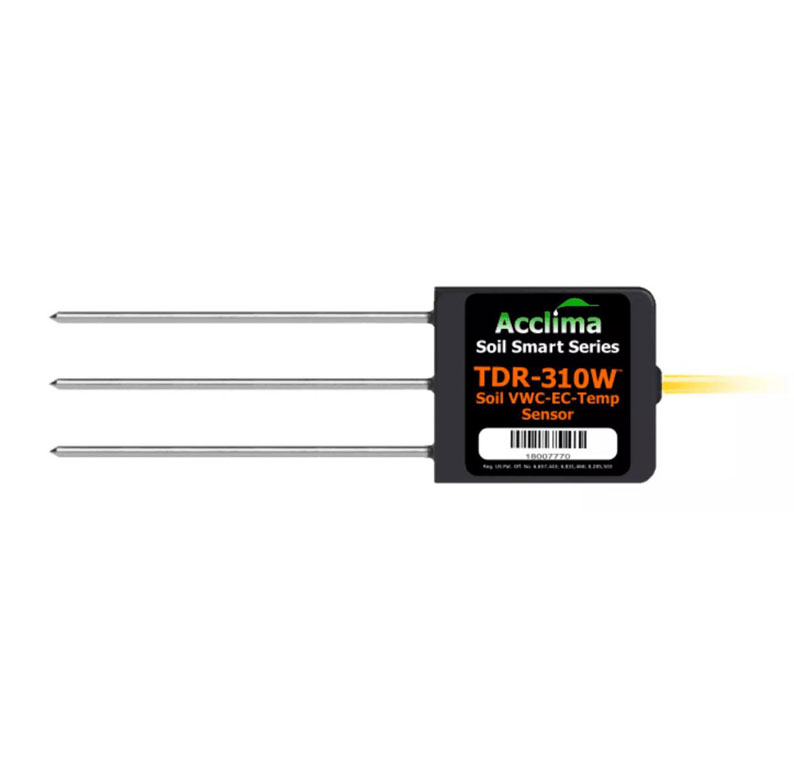

4、TDR-310W土壤水分温度电导率传感器
数字 TDR土壤含水量传感器适用于各种土壤类型和无土介质。尺寸为 10 厘米的波导棒，非常适合温室的岩棉立方体。
其较短的杆使其适合标准岩棉块。它是一个完整的集成时域反射计，结合了超快速波形生成和数字化功能与J确的 5 皮秒分辨率时基和高度复杂的波形数字化和分析固件，提供土壤传播波形的时域分析。其形状因数专为较浅的水平安装而设计，在这种情况下，它B迫进入已挖掘到所需测量S度的沟槽的侧壁。
提供了一个传感器导向器，以确保波导杆在将它们推入土壤时是平行的。
TDR-310W通过 3 线 SDI-12 接口提供读取数据，并与任何符合 SDI-12 1.4 版及更早版本的数据记录器兼容。
产品参数
介电常数
测量范围：0-100
分辨率：0.1
重复性（RMS 偏差）：0.07
精度：±2
稳定性（体积电导率0-3000 uS/cm）：±1
体积含水量
测量范围 ：0-100% VWC
分辨率 ：0.1% VWC
重复性（RMS 偏差） ：0.07%
精度：±2%
稳定性（体积电导率0-3000 uS/cm）：±1%
温度
测量范围：-40-+60°C
分辨率：0.1°C
重复性（RMS 偏差）：0.01°C
精度：±0.25°C（+5-+35°C）
±0.5°C（-15-+50°C）
体积电导率
测量范围：0-6000μS/cm
分辨率：1μS/cm
重复性（RMS 偏差）：3μS/cm
精度：±25μS/cm(0–1000 uS/cm)
±2.5%(1000–2500 uS/cm)
±5%(2500–6000 uS/cm)

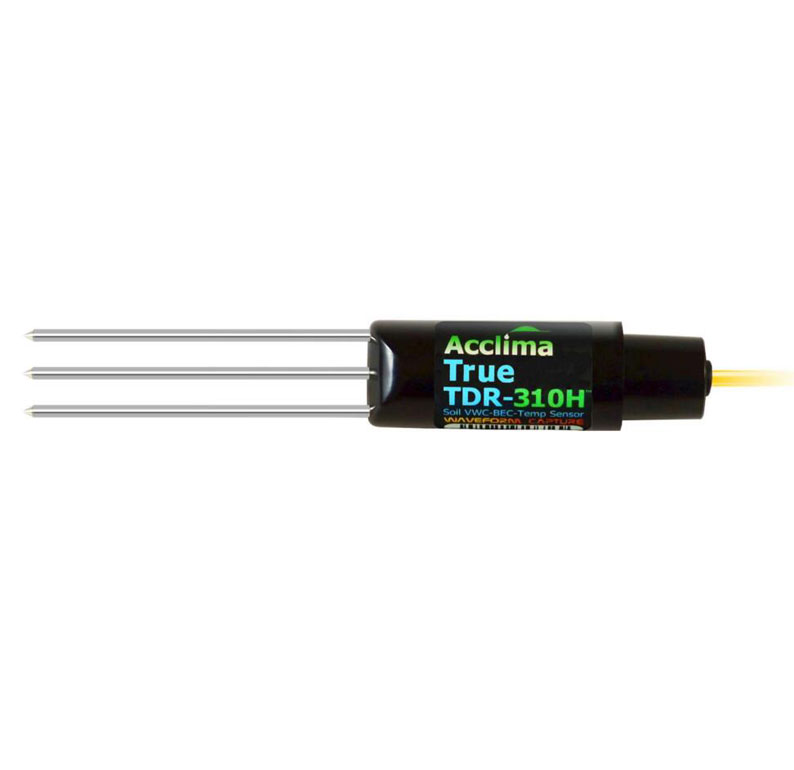

5、TDR-310H土壤水分传感器
TDR-310H土壤水分传感器（土壤湿度传感器）与其他 Acclim a True TDR 属于同一系列，但其圆形外形使其可以轻松连接到（附表 40）1" PCV 管道和/或插入到将一根小至 1.25 英寸（40 号 PVC）的接入管插入土壤中指定的S度。
它是一个集成时域反射计，结合了超快速波形生成和数字化功能以及J确的 5 ps 分辨率时基和高度复杂的波形数字化和分析固件，可提供土壤传播波形的真实时域分析。
其外形设计便于使用 34 毫米平底螺旋钻在预制孔中进行垂直安装。它与一根 1 英寸 40 号 PVC 管配合使用，该管在安装到任何所需S度时充当手柄。它的主要改进是更快的上升时间、Z形的入射波、更低的功耗和非常快的响应时间。
体积含水量：0% 至 100%
介质介电常数：1 至 80
中体积电导率：0 至 2000 µS/cm
介质温度：-40 至 +60 摄氏度
孔隙水 EC（Hilhorst 模型）：0 至 55000 µS/cm
