SD系列植物杆茎生长传感器

SD-5M，SD-5Mi，SD-6M，SD-6Mi杆茎生长传感器

介绍

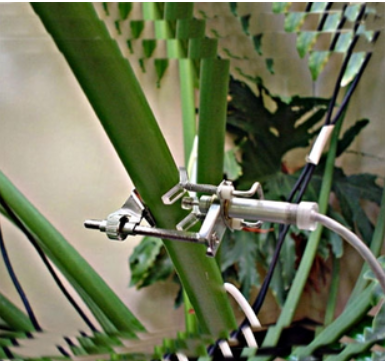

SD型传感器是高J密生长传感器，基于LVDT技术，监测作物杆茎在微米范围内的微小变化。

植物的生长和水分平衡影响着杆茎每天的行为，生长率大小依据草木阶段和环境状况而定。日变化代表着大部分植物含水量的波动状况。基于两个直径范围变化来评估植物的水分状态：日收缩幅度和日J值趋势。SD型传感器可以调查灌溉和其它环境因素比如水分平衡的影响，以及植物的生长。

SD型传感器由一个安装在特殊固定托架上的LVDT传感器，以及一个DC供电X号调节器组成。传感器和信号调节器之间的标准电缆长度为1米，用户可以根据自己的选择选择输出电缆长度。

连接

电压输出Z大电缆长度为10米，4 – 20毫安或0 – 20毫安电流输出Z大电缆长度为200米。

安装

通过旋转调节螺母，从LVDT变送器上分开轴承夹

在两个传感器夹之间定位杆茎

通过旋转调节螺母，使轴承夹返回直到和植物杆茎相接触

继续旋转调节螺母，知道到达需要的位置。如果杆茎在生长，合理的位置是在LVDT杆的行程初始位置；如果杆茎在萎缩，选择LVDT杆行程的末端。其它案例，保留传感器在这两个位置之间

固定传感器电缆，防止传感器偶尔轻微的移动

当读数变得接近0或者5毫米时，再次调节传感器

 标定表格

V mA mm

0.000 4.000 0.000

2.000 20.000 5.000

SD-5/6M型：ΔD = 2.5×U

SD-5/6Mi型：ΔD = 0.3125×I – 1.25

这里，ΔD 为杆茎直径变化，U为电压输出，单位伏；I为电流输出，单位毫安

技术性能参数

  SD-5P SD-6P

测量范围 0 - 5 mm

杆茎直径范围，毫米 5 - 25 20 - 70

输出 SD-5/6M 0 - 2 VDC

SD-5/6Mi 4 - 20 mA

分辨率 < 0.002 mm-

工作温度范围 0 - 50 ℃

温度影响 < 0.02% /℃

供电电压 10 - 30 VDC

功率 SD-5/6M Z大1.5 W

SD-5/6Mi Z大2W

保护等级 IP 64

传感器和信号调节器之间电缆长度 1 m
