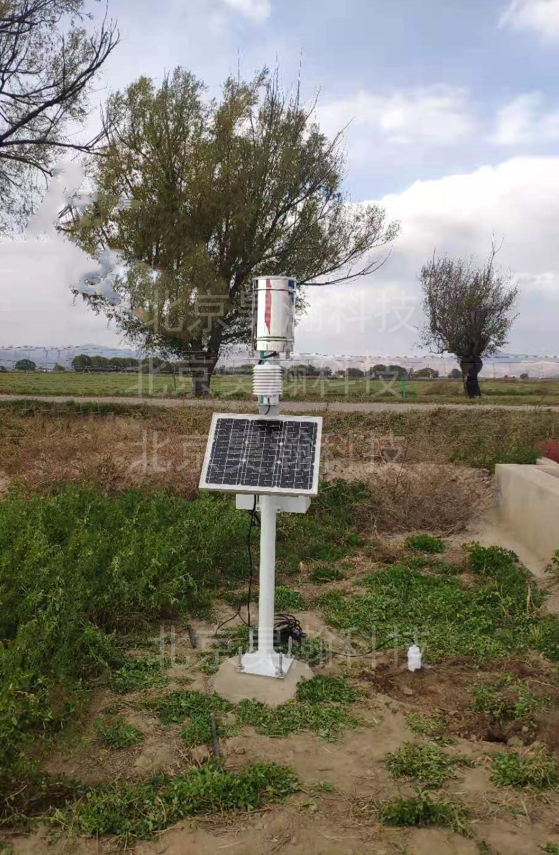

HTR188无线土壤墒情监测站

产品概述：

土壤墒情监测站是一款集数据采集、存储、传输和管理于一体的环境自动监测系统。整机由环境数据采集仪、传感器、供电系统、通讯系统、云平台等组成。

土壤墒情监测站采用 GPRS/以太网/WIFI 方式进行数据传输，达到异地监控土壤的各项环境参数的目的。可以根据用户的需求很方便的与计算机建立有线

（RS485、RS232、USB、以太网等）、无线通讯（GPRS、WIFI、NB-IOT 等）连接； 设备可配摄X头，将现场S频及数据上传到云平台。

功能特点：

主机部分

采用7寸触控大屏，所有数据分屏显示，触控操作，人机界面友好，运行流畅。

采多核架构:搭载Cortex4核处理器，1G主频，分核运行

内核： ARM 32位Cortex-M3 CPU

系统时钟：不小于72MHz

指令执行速度： 1.25Dmips/MHz

采样频率：0.5s/次

工作电压：＞8V＜40V或AC220V（交直流共用）

内置存储：非易失性内存，可扩展32Mbit.

扩展存储：U盘存储不小于16G

Z多传感器通道：不少于32路

通讯波特率：9600bps

ID设置：支持网络ID号设置，明确设备网络地

可扩展16路远程开关控制功能

支持自有协议和标准MODBUS双协议切换

抗干扰：输入、输出采用光电隔离，抗干扰能力强

稳定性：具有看门狗电路，自动复位功能，保证系统稳定运行

具备智能采集、转发、存储，具有自动、人工召测功能

数据保护：掉电采用电池供电数据保护，设置的参数以及历史数据可掉电保护；

支持按键人工置数，硬件地址1~255，历史数据存储间隔1~240min

通讯方式：可选配RS232、RS485、USB、WIFI、以太网、光纤、GPRS、4G、LORA、NBIOT总线等多种通讯方式

采用工业标准设计，适合于各种J端环境条件

采集器应具有现场查询历史数据、生成数据曲线、生成报表、如需导出1年以上的数据需在10s内完成数据导出，存储到U盘，无需等待太久。

设备可采集土壤温度，湿度，盐分，水势，增加扩展接口，可检测温度，湿度，风速，风向，气压，降雨，太阳辐射等环境要素

具有主监测数据中X功能，可以实现实时数据、历史数据查询、地图模式、任一监测要素曲线生产、视P接入、继电器控制等功能。支持接口调试功能。设备需具有CNAS认证企业出具的有X期内型式试验报告

传输部分

土壤墒情监测站与Z心气象计算机之间的组网方式大致可分为有线和无线两种组网方式。有线通讯方式有 RS232 通讯、RS485 通讯、以太网T讯等；无线通讯方式有 WIFI 通讯、GPRS 无线通讯、LORA/NB-IOT 通讯等。

供电部分

根据现场环境选配供电方式，提供太阳能供电、市电供电等供电方式。

太阳能供电：利用太阳能板、蓄电池和太阳能控Z器，将太阳能转换为电能， 通过太阳能控Z器将电充入蓄电池中。太阳能供电系统具有欧盟认可的CE认证。

市电供电：直接接入市电，利用 220V 电压用适配器变压后供电。

平台部分

自带云平台，客户可以通过任何一台可上网的电脑或手机进入微信公众号查看历史与实时数据及曲线图。

显示传感器数据及曲线趋势、Z大值及其出现时间、Z小值及其出现时间。

数据可以下载、导出、分析、打印。

传感器参数可以设置预警值，实时数据超过阈值，平台自动出现弹窗预警。

实时显示现场视P，观察作物生长情况。

显示部分：现场可选配 LED 屏幕显示传感器参数。

传感器参数

土壤温度测量范围-50～+80℃

土壤湿度测量范围0～100%RH

土壤电导率测量范围0-10ms/cm

土壤酸碱度测量范围0-14

降雨量测量范围0-4mm/min

土壤温度准确度±0.5℃

土壤湿度准确度±3%RH

土壤电导率准确度±0.2

土壤酸碱度准确度±0.1

降雨量准确度±0.2mm

土壤温度分辨率0.1℃

土壤湿度分辨率0.1%RH

土壤电导率分辨率0.1ms

土壤酸碱度分辨率0.1

降雨量分辨率0.2mm
