一、概述

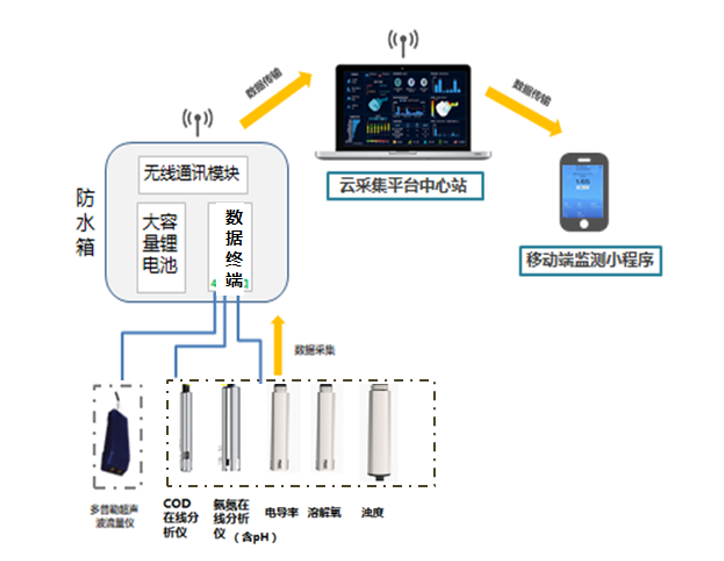

雨污水管网水质在线监测系统主要是在地下管网的关键节点处安装水质在线分析仪，实时监测水质变化，然后通过数据传输终端采集和上传数据，实现区域内水质的实时在线监测数据，为整体地下水质污染情况提供数据支撑。监测系统主要由电池能供电系统、无线通信模块、以及温度、电导、浊度、溶解氧、pH、液位、流量、氨氮传感器和UV COD传感器中的某几个传感器组成。数据传输采用无线 GPRS 通信方式将测量数据发往Z心站，由Z心站采集软件接收实时数据并入库，采用地图可视化管理的方式实现监测信息查询和展示，水质参数数据曲线分析，数据查询及报表打印等功能。

系统组成

 系统有无线数采、传感器分析、安装附件、软件平台组成。

采集和上报 采集周期10s-60min可设置，默认为30min；

上报周期2min-24h可设置，默认为30min；

报J 可设置电池欠压报J、模拟量报J等；

因子超限报J支持5种报J方式可设；

存储器 20000条历史数据可循环存储；

1000条报J数据可循环存储；

输出供电 内部电池供电时：12V/200mA

外部电池供电时：12V/400mA

无线通信 NB-IOT数据传输方式；

支持蓝牙BLE通讯；

支持Modbus-RTU协议（其它协议可定制）；

接口 4路RS485（带12V电源）

供电方式 内置820Wh锂电池供电； 可外接电池供电

工作环境 工作温度：-20℃~60℃；存储温度范围：-40℃~85℃；

防护等级 IP68

尺寸 φ170*227mm

重量 5.5Kg

材料 6061硬质铝合金；

工作原理 双波长紫外吸收法

测量波长 254nm，365nm

测量范围 COD：(0~500)mg/L

浊度补偿范围 200NTU

重复性 ≤1%

测量精度 ≤5%

零点漂移 ±1%F.S.

量程漂移 ±3%F.S.

测量精度 ±5%

检出限 1mg/L

分辨率 0.1mg/L

防护等级 IP68

通讯接口 RS485，标准Modbus协议 波特率 9600 地址位出厂默认50

尺寸规格 D33mm，L207mm，电缆10米(可定制)

材质 316L不锈钢

重量 1kg

安装螺纹 上端/NPT3/4螺纹

工作电压 9~36V DC

MTBF ≥1440h/次

功耗 0.9 W（电机刷转动） 0.4W（电机刷不工作）

清洁方式 机械刷

校正周期 1~3个月

工作环境 （0~50）℃

流速范围 ±5m/s 双向流

流速范围 ±1.0%±1mm/s

温度传感器测量范围 －25℃～75℃

温度精度 ±0.4℃

水位测量范围 0-10m

水位测量精度 ±0.1%FS

瞬时流量范围 0.001～65.535 立方米/秒

数据输出 水位、流速、面积、流量、累计流量等 工作温度：－10℃～60℃

存贮温度 －20℃～70℃

防护等级 IP68

防爆等级 Ex ia

工作电压 DC7-15V

功耗小于 0.4W

通讯协议 MODBUS RS485

传感器尺寸 220*76*38mm

工作原理 静压

测量范围 0～10m，

测量精度 ±0.5%

分辨率 1mm

防护等级 IP68

通讯接口 RS485 标准 MODBUS 协议

材质 316不锈钢

重量 0.2kg

工作电压 12VDC

环境温度： -20℃～65℃
