产品名称:FlowCapt FC 4 风吹雪通量传感器
产品描述:FlowCapt风吹雪传感器是一个密封并且低功耗没有其它移动部件的传感器,结合风速计和雪粒子计数来确定风吹雪的强度和速度,由3个声压感应部件,1个电子处理器(里面是集成好了的电路板和处理器)及相关线缆和数据线组成。

FlowCapt FC 4 风吹雪通量传感器


FlowCapt风吹雪传感器是一个密封并且低功耗没有其它移动部件的传感器,结合风速计和雪粒子计数来确定风吹雪的强度和速度,由3个声压感应部件,1个电子处理器(里面是集成好了的电路板和处理器)及相关线缆和数据线组成。


广泛应用


雪堆/吹雪监测


质量通量和风速测量


雪崩的风险评估


J地酷寒的气候监测


气象和科学应用


工业监控中的应用


工作原理:

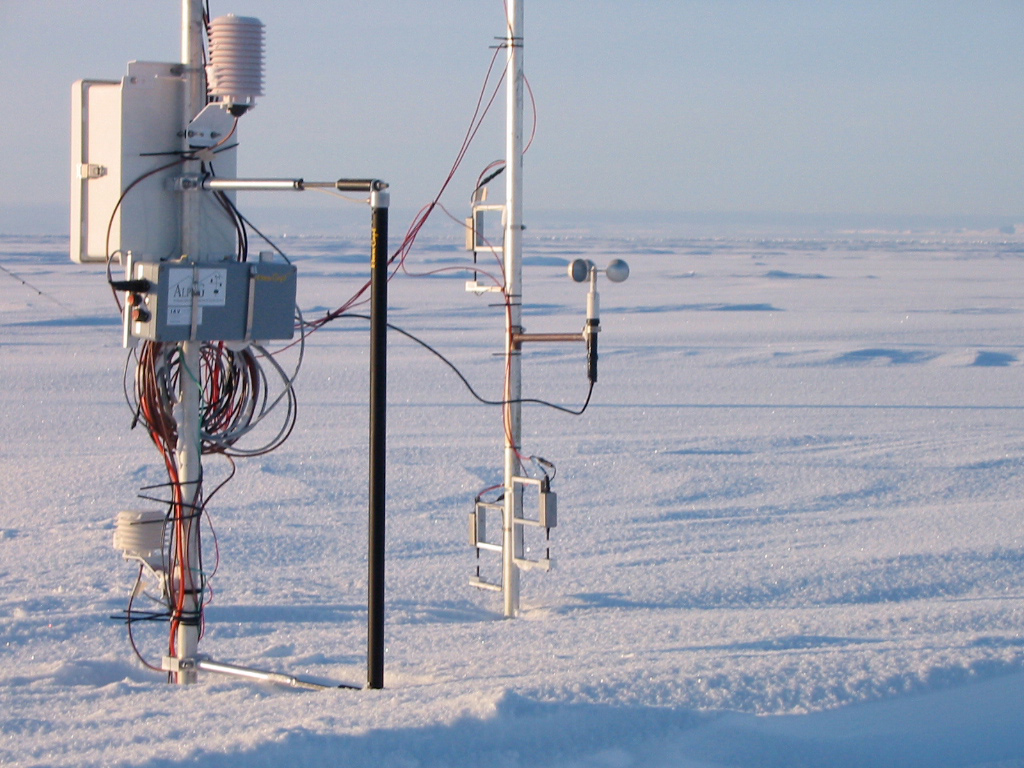

风吹雪粒子的通量及摩擦风速,能够以15秒/次的频率队风吹雪进行监测。它采用力学-声学耦合原理进行测量。当风吹雪粒子吹打在声压感应部件(一种类似于管状的传感器,可见下图所示)上时,会产生声压,声压信号被电子处理器所采集,然后电子处理器会对声压信号进行放大、滤波、线性化以及数字化,被数字化的型号通过RS232或SDI-12方式传输到用户外接的数据采集器上。同样,摩擦风速的测量也是如此:风与声压感应件之间会产生摩擦力,被电子处理器采集,然后转化为数字信号输出。



技术性能参数


风速通量比例:0-70m/s


分辨率:10mv/0.28m/s


粒子通量比例:0-250g/㎡/s


分辨率:10mv/0.28m/s


供电:6-30V(9.6-16V的供电,可以输出SDI-12的协议)


电流:1mA@测量,20mA@处理(3秒一个采样),平均>5mA,使用未调节电源增加3 mA


电缆:传感器和接口之间电缆长度15米,SDI长度为60米,RS232为30米。


工作温度:-40~+80℃(可选配-50~+100℃)


工作湿度:0-99% RH


尺寸:40x18x13cm (LxWxH),含连接器


重量:3kg.


夹具:30-80mm.
