概览

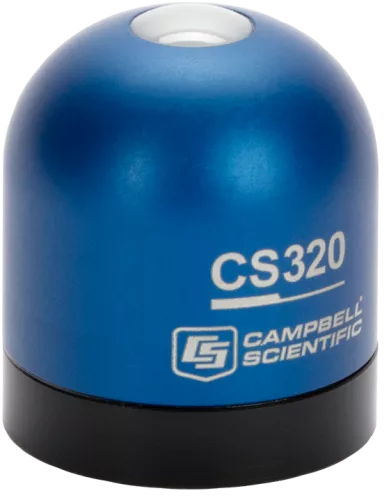

CAMPBELL CS320 是一款数字热电堆日射仪，可测量短波辐射，并通过简单的 SDI-12 协议与数据记录仪进行通信。这种传感器设计消除了可能对数据质量产生不利影响的测量误差和编程误差。

这种日射强度计旨在显着改善全球太阳辐射测量（即使在多云条件下），而不会增加大量成本。CS320 适用于从环境研究到农业再到大型中尺度天气网络（介子）的各种应用。

CS320 采用阳极氧化铝主体和 IP68 防护等级 316 不锈钢 M8 连接器（船用级）制造。CS320 传感器可加热（在用户控制下可开/关切换），并允许在不断变化的环境条件下连续运行。日射强度计的校准数据存储在传感器上。

优势与特点

热电堆传感器消除了与硅电池热能计相关的光谱误差

成本远低于其他热电堆传感器

板载传感器自动检测 CS320 是否处于安装、诊断和远程故障排除的水平

专为长期稳定性和部署而设计

圆顶形传感器头允许露水和雨水径流

内部加热器可减少露水、霜冻、雨雪和雪造成的误差

SDI-12 数字输出

可从传感器头上拆卸的防水连接器，便于快速、轻松地进行维修

存储在传感器上的校准数据

产品规格

传感器：安装在铝制外壳中的热电堆探测器、丙烯酸扩散器、加热器和信号处理电路

测量说明：测量短波辐射

ISO标准分类: ：CLASS C(二级标准)

校准不确定度：± 2.6%

测量范围：0 至 2000 W/m2（净短波辐照度）

测量重复性：< 1%

长期漂移：< 2% （每年）

非线性：< 1%

灵敏度：0.057 mV/W/m2

探测器类型：黑体热电堆

SDI-12 响应时间：2S

视角：180°

光谱范围：385 至 2105 nm（50%）

定向（余弦）响应：< ±20 瓦/米2（在80°太阳天顶处）

温度响应：< 5%（从 -15° 到 +45°C）

输出：SDI-12（版本 1.4）1200 bps

零点偏移 A：8 瓦/米2

零点偏移 B：< 5 瓦/米2

工作温度范围：-50° 至 +60°C

操作环境：0 至 100% 相对湿度

加热器：0.2 瓦

加热器功率要求：25 mA 电流消耗（12 Vdc 时）

输入电压要求：6 至 24 V 直流

电流消耗：

5 毫安（测量）

3 毫安（待机）

每日总计的不确定性：< 5%

云引起的错误：±2 %

IP等级：IP66/68

工厂校准：可追溯到二级标准黑体热电堆高温计，可追溯到瑞士达沃斯的世界辐射参考。

直径：3.43 厘米（1.35 英寸）

高度：3.96 厘米（1.56 英寸）

重量：~65 克（2.3 盎司）
