便携式多通道温度太阳辐射环境测试系统

针对各界用户对于测试仪器的功能多元化、小型化、便携化日益增加的使用需求，针对不同需求的用户，设计了两种便携方案，Z多可集成40个不同要素的监测通道，有X的提高了用户的监测效率。

一、仪器特点：

1、小型化

两种方案设计的设备分别为，户外防腐型及轻巧便携型（可短期户外监测）.户外防腐型采用316不锈钢保护箱，外表面静电喷涂。可用便携箱携带至户外，长期监测。轻型便携式采用G强度PP合金塑料手提箱作为载体，采集传输系统集成一体，整机重量不超过5KG。可背可提，可用于往返于不同地区的监测实验。

2、高度集成化

两种结构测试系统皆可集成多路PT100温度、热流、湿度、太阳辐射等要素的监测，无需上位机软件，数据可自动保存至随机U盘中，可随时导出EXCEL报表。报表格式以时间为纵轴，监测要素为横轴，一目了然。

3、人机界面友好

两种结构测试系统皆选用7寸触控屏幕为互动载体，不需PAD或笔记本电脑二次通讯。实时完成各项参数的查看及设置。

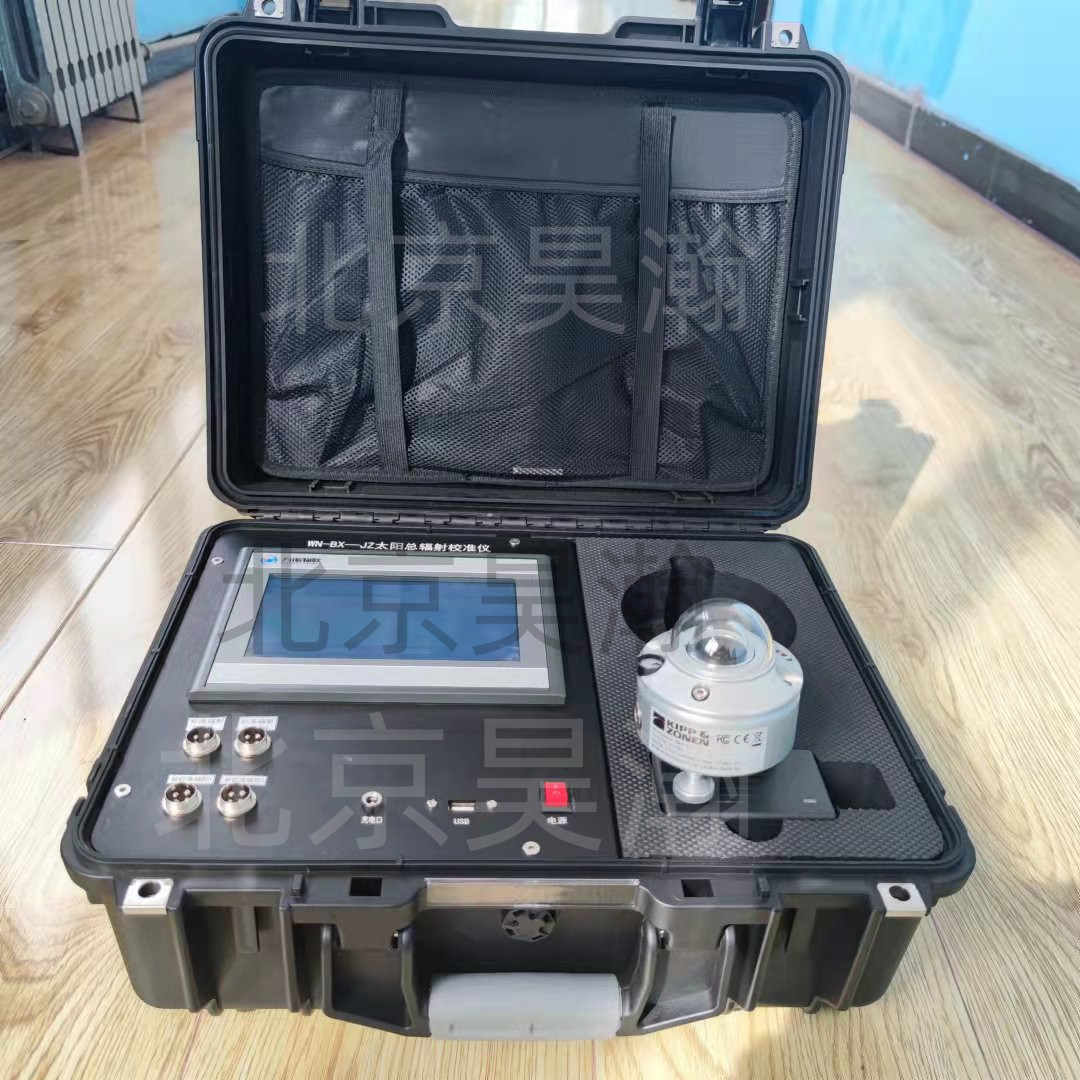

4、高性能处理                                             轻巧便携型

设备采用多核架构:搭载Cortex4核处理器，1G主频，分核运行更快速。分辨率Z高1920*1080，FULL HD,画面细节更清晰。内置4GB高存储芯片，可扩展外接U盘，可做到数据无X量存储。宽屏显示:15.6″液晶屏使用宽屏幕，黄金比例，视觉感受更舒服。从打开开关到进入画面仅需4S，体验更快启动速度。驱动采集支持分核运行，同步执行，预算速度大幅提升。支持实时数据、历史数据、曲线显示  显示流畅，画面无感切换。可支持百余种语言种类，自主设置。

屏幕显示颜色为65535真彩，在户外强光下不影响观测。采用电阻式触控屏幕，人机互动更友好。

二、产品参数

1、主机参数：

通道数：基础型：1-14个

        扩展型：14-40个

输入电压:24±20%V DC

重量：防腐型：9.8kg

      便携型：4.7kg

处理器：A8,1GHZ

存储温度：-10℃-60℃

工作温度：0℃-50℃

工作湿度：5%-90%

以外网接口：可扩展，10/100M自适应

通讯接口：RS232/RS485

防护等级:IP65

2、传感器参数

A、高精度温度传感器

测量范围：-50-150℃

测量精度：±0.1℃

分辨率：0.01℃

B、太阳辐射传感器

光谱波长： 300~3000nm

热辐射偏移：（200W/m²） <15W/㎡²

温度偏移：（5K/h） <5W/㎡

方向误差：（在80º，1000W/㎡时） <20W/㎡

温度响应：<5%（-10℃~40℃） <4%

非稳定性：（年变化） <1%

非线形误差：（100~1000W/㎡） <1.5%

倾斜误差：（0~90°,1000W/㎡） <3%

水平泡精度：<0.2° °

响应时间：（63%） <6s

响应时间：（95%） <18s

Z大辐射强度： 2000W/㎡

灵敏度： 7~14μV/W/㎡

阻抗： 20~200Ω

光谱选择性：（350~1500nm） <3%

工作环境 -40℃~80℃，0~100%RH

防护等级 IP67
