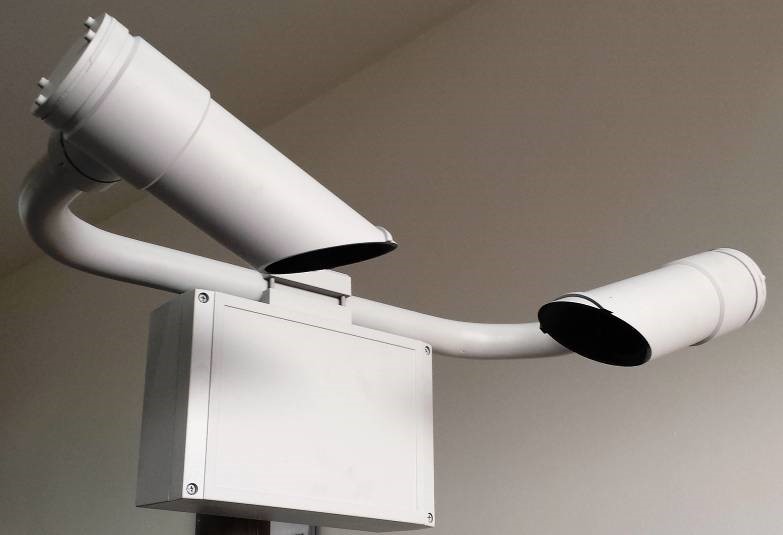

HW1000能见度仪

HW1000能见度仪提供与气象能见度相关的测量，传感器是基于气溶胶前散射原理而设计的，是继透射式能见度仪发展起来的新一代气象能见度监测设备。传感器可广泛用于气象台站、远程自动气象站以及机场、高速公路、航道、船等部门。

HW1000能见度仪由光发射器、光接收器及微处理控制器等主要部件组成。发射器发射红外脉冲光，接收器同时检测大气中气溶胶粒子前向散射的脉冲光强度，所有测量信息由微处理控制器搜集并通过专门的数学模型算法转化为气象光学视程Meteorological Optical Range（MOR）。

HW1000能见度仪需要一个12DC的电源和一个三线RS－232/RS-485通讯线缆。仪器将气象能见度数值和状态信息通过通讯接口发送到监控中X的上位机。

HW1000能见度仪提供多组内置命令用于配置系统参数和控制系统多种功能。在组装和维护过程中，需要一个显示终端来检查系统参数，并可能用来更改参数值。

结构组成

能见度仪由以下各部分组成

 a发射器

b）接收器

c）微处理控制器/接线盒

技术指标

机械指标

尺寸（长x宽x高）：610mm x 230mm x 300mm

重量： 小于10kg

安装： 安装在已架设好的圆形立柱上

材料： 阳极化处理硬质铝，外表面加喷漆保护

电力指标

电源： 交流110VAC/220VAC ±20%或直流12VDC

功率： 小于5W，典型值4W

光学指标

散射角覆盖：39o—51 o 前散射

峰值波长： 870nm

带    宽：   100nm

光谱响应度： 最大响应在870nm，0.65 A/W

测量指标

测量范围： 5m—10km（可扩展到50Km）

测量精度： ≤2km ，误差±2%

2Km—10km，误差±5%

10Km—50km，误差±15%

仪器一致性：≤±4%

更新间隔： 15秒

线性动态量程： 3000：1

可靠性与维护周期

平均无故障工作时间（MTBF）：大于18000小时

清洁光学镜头：3个月，或视使用环境而定

环境适应性

工作环境温度： －40—+60℃

工作相对湿度： 0—100%

地域适应性：可在沿海地区连续使用
