TDP热扩散插针式茎流（液流）传感器

TDP热扩散插针式茎流（液流）传感器适用于茎干较粗的高大乔木。对于长势均匀的小树，每棵树仅需1个传感器，对于胸径较粗的大树，茎流（液流）速率在树周不同方向上存在差异，推荐一棵树使用多个传感器。通常，75~150 mm直径的树体，每棵树安装2个传感器，直径>150 mm的树体，每棵树安装4个传感器。

工作原理

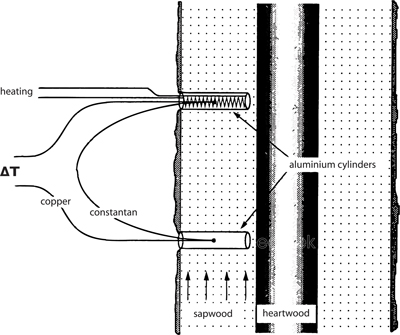

TDP传感器 利用Granier热扩散原理，把2根热电偶探针直接插入边材，上面的探针包含1个电加热器，下面的探针作为参照，测量加热探针和参照探针之间的温差dT。根据dT和零茎流时的dTm，应用Granier模型，计算得到每个时刻的茎流速率，再根据边材面积求出茎流通量。

技术参数

TDP传感器

型号长度(mm)直径（mm）热电

偶数探针间距

(mm)功率

(W)电缆规格加热电阻

(Ω)运行电压

(V)信号输出

(μV/℃)

TDP-10101.201400.08~0.123 m/5芯262.040

TDP-30301.201400.15~0.203 m/5芯523.040

TDP-50501.651400.25~0.303 m/5芯775.040

TDP-80801.652400.453 m/6芯1227.040

TDP-1001001.653400.5~0.63 m/7芯1448.5~940

扩展电缆

型号描述

EXTP-25扩展电缆，7.6 m/5芯

EXTP-50扩展电缆，15 m/5芯

EXTP-75扩展电缆，22.8 m/5芯

EXTP-100扩展电缆，30.5 m/5芯

EXTP-25D适用TDP-80扩展电缆，7.6 m/6芯

EXTP-50D适用TDP-80扩展电缆，15 m/6芯

EXTP-75D适用TDP-80扩展电缆，22.8 m/6芯

EXTP-100D适用TDP-80扩展电缆，30.5 m/6芯

EXTP-25T适用TDP-100扩展电缆，7.6 m/7芯

EXTP-50T适用TDP-100扩展电缆，15 m/7芯

EXTP-75T适用TDP-100扩展电缆，22.8 m/7芯

EXTP-100T适用TDP-100扩展电缆，30.5 m/7芯
