HWFC噪声扬尘监测系统

HWFC噪声扬尘监测系统是一种野外型全自动监测站。由HPM2.510激光颗粒物浓度传感器、HWZS噪声传感器、风速风向传感器、空气温度湿度大气压力传感器、数据采集器、软件、供电模块、传输模块等组成，能够提供和满足不同任务需要的各种系统工作模式。采用模块化结构设计，通过软件硬件的不同配置，并配接不同的通讯载体，可作为有线遥测站、全自动无人站使用。

HPM2.510激光颗粒物浓度传感器

产品优点：

激光散射原理实现J确测量；

传感器出厂执行100%检验和标定；

恒定风压和流量自适应控制系统；

光学系统采用高性能激光模组与感光元件；

采用国际大厂长寿命、超静音风扇；

采用S度算法优化补偿，保证不同环境测试结果稳定与一致；

防积尘传感器结构设计；

产品经过EMI、EMC测试，并通过可靠性测试。

产品贴点：

超薄设计，适用于手持式及便携式智能检测仪表及设备；

进出风口方向可选，适用范围广。

技术指标：

有X量程：0~500μg/m3

Z大量程：1000μg/m3

颗粒物质量浓度分辨率：1μg/ m3

Z小分辨粒径：0.3μm

一致性 (PM2.5 质量浓度)(25±5) ℃ ，(50 ±10)%RH ，标准测试环境：

±10% ，    @  (100~500 ) μg/ m3

±10μg/ m3 ，  @   (0~100 ) μg/ m3

响应时间：≤3s

数据接口:UART@3.3V

接口电平 :高电平输入电压 (VIH) ：  1.8V ~5V

             低电平输入电压(VIL) <0.8V

             高电平输出电压 (VOH) >2.9V

             低电平输出电压 (VOL) <0.4V

工作电压:5V  (4.8V~5.5V)

工作电流:<100mA

工作温度/工作湿度:(– 10~60)℃/(0~99)% RH  (不凝露)

储存温度:–30℃~70℃

数据采集仪内核采用16位高性能微处理器，系统时钟Z高可达36MHz，低功耗作业、执行效率高，整机功耗不大于2W，且集成4Mbit大容量据存储芯片，存储时间间隔1～120分钟Z由设定，按分钟存储可保存三十天以上的数据，整点存储可达五百天以上；可外置超大容量U盘或SD卡做为外部数据存储器，直接插拔，方便录数取数；配有图片点阵式液晶显示屏（尺寸115*45(mm)），结合轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能，并集成有USB、RS232、RS485、GPRS等多种通讯接口，灵活组网，稳定性强，支持TINEL自定义协议及标准MODBUS通讯协议。可采用交直流两用模式供电，配备太阳能电池系统供电方式（DC12V），可保证在无电地区长期使用；采集仪外壳采用铝镁合金封装设计，外层喷塑处理，防风沙及雨淋，且防锈防静电，Y效保护监测主机正常工作环境，延长仪器使用寿命，是恶劣环境地区监测的S选设备。

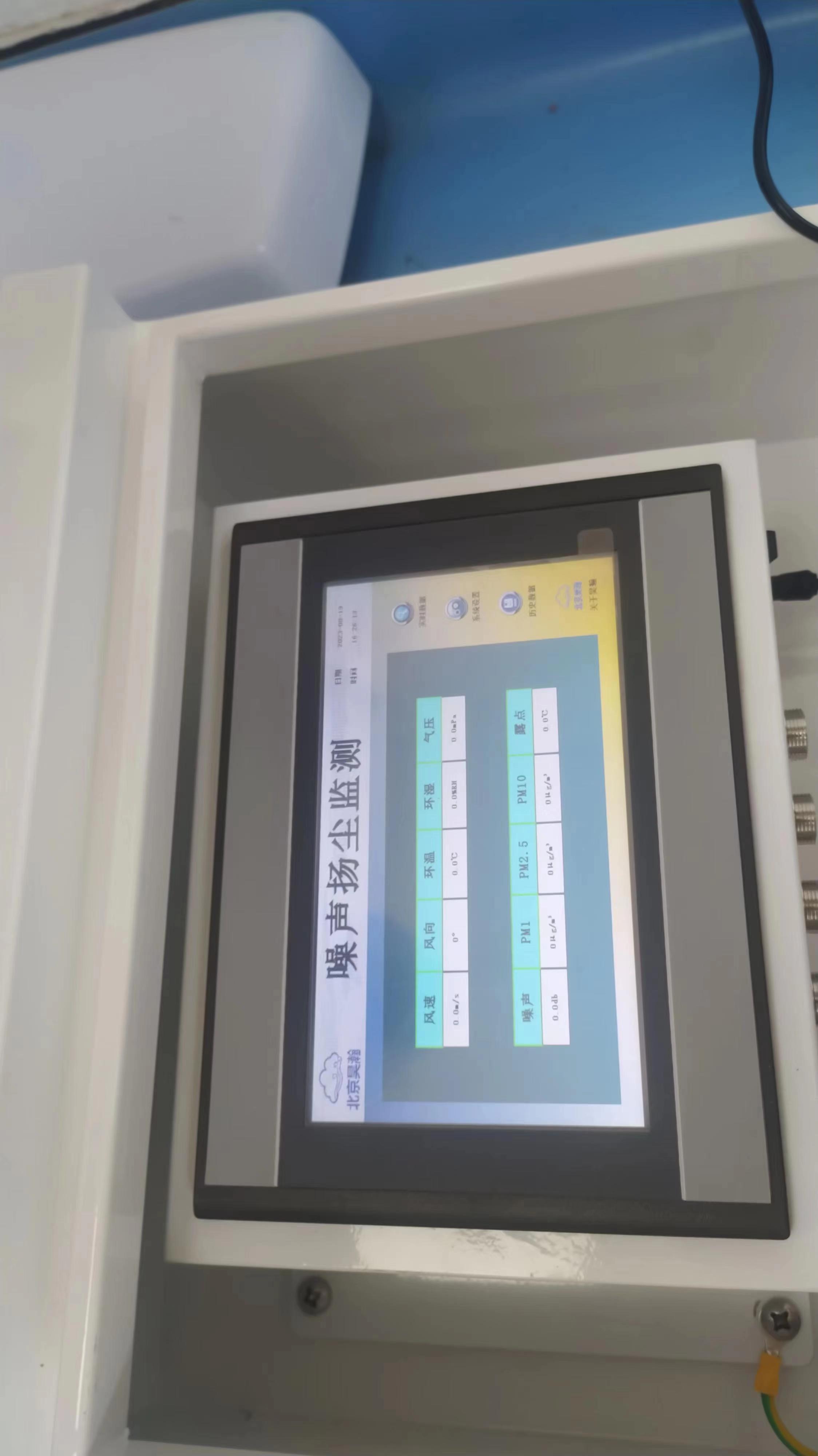

01.显示方式：大屏幕液晶汉字及图形显示（尺寸115*45(mm)），一屏显示多路数据，采集仪具有先进的轻触薄膜按键操作简单实现对各路数据的实时观测；

02.操作方式：轻触薄膜按键，可实现数据查询，功能设定，参数修改等功能；

03.重 量：约5.5Kg，铝合金外壳，外层喷塑处理，防风沙及雨淋，且防锈防静电；

04.存储容量：大于20000条数据，可连续存储整点数据五百天以上。

05.通 道 数：标准5通道，可根据观测需求扩展至12通道；

06.输入范围：±25Mv、4-20mA标准电流信号，或RS-485数字信号；

07.工作环境：-40℃～+70℃，相对湿度小于90%；
