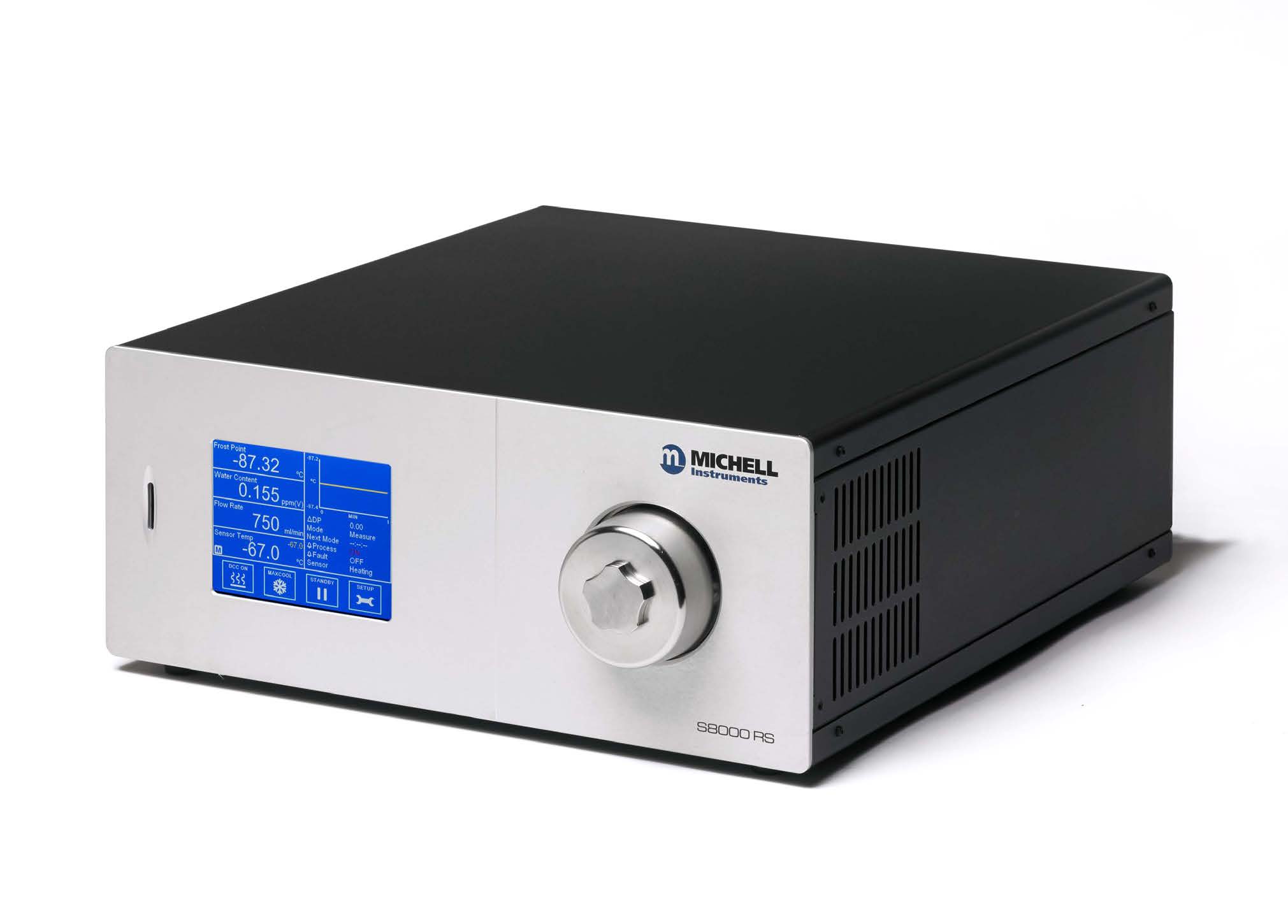

S8000 RS冷镜式露 点仪该露 点仪具有宽量程体积小以及对水分含量变化具有G的灵敏度等特点。

亮点

• 精度±0.1°C

• 测量J确，低至-90°Cqd（100ppb），无需额外

制冷模块

• 通过触摸屏可实现简便的设置和操作

• 传感器传感器优化，保证在低湿环境下很快的响应

时间

• G灵敏度测量

• 目测镜，用于观测镜面上的冷凝物

• 坚固的19” x 4U外壳，可灵活安装

• 重量仅22.4kg，比市场同类产品轻一半以上

• Ethernet或者USB连接

• SD数据采集卡

应用

• 实验室级别标准设备

• 高纯气体生产的测量

• 半导体干气供应的的测量

• 校准设备

• 研发

• 洁净室/干燥室监控

• 冶金工艺

技术参数

露 点传感器参数

测量精度* ±0.1°C

重复性±0.05°C

测量原理冷镜

测量范围RS80: -80 ~ +20°Cdp (-112 ~ +68°Fdp)

RS90: -90 ~ +20°C dp (-130 ~ +68°Fdp)

镜面镀金铜

温度测量 4线Pt100, 1/10 DIN class B

样气流量500 ~ 1000 ml/min (1 ~ 2.1 scfh)

样气压力Z大1 MPa (10 barg)

外置PRT

温度测量 4线PT100, 1/10 DIN class B

测量精度±0.1°C

电缆长度2米 (Z长250米)

流量传感器

测量范围0 ~ 1000ml/min

选配的内置式压力传感器

测量范围0 ~ 1.6 MPa (0 ~ 16 bara)

测量精度满量程的0.25%

测量单位barg, psig, kPa, MPa监控室

分辨率用户可选，Z大分辨率0.001°C，和参数有关

测量单位湿度： °C dp或°F dp, % RH, g/m3, g/kg, ppmV,

ppmW (S F 6) 温度： °C或°F

压力： barg, psig, kPa, MPa

输出模拟：三通道，可设置为4-20 mA, 0-20 mA或0-1 V

数字：通过USB Modbus RTU和通过RS232或RS485

Modbus RTU可选，或通过 ethernet Modbus TCP

报J：两路电压释放触点，一路是过程报J，一路是出错报J； 1 A @ 30 V DC

HMI 5.7” LCD 触摸屏

数据采集SD卡(512 Mb)和USB接口可通过

SD卡 (FAT-32) – Z大支持32 Gb，可容纳2400万条

数据或 560天（以2秒一条计算）

环境条件5 ~ 30°C，Z高80% RH

供电85 ~ 264 V AC, 47/63 Hz

功耗250 VA

机械参数

尺寸190 x 445 x 550mm (里面7.48 x 17.51 x

21.65 ) (h x w x d)

重量22.4kg (49.38lbs)

样气管路 316不锈钢

样气连接入口： ¼” VCR(MALE)

出口： ¼” Swagelok (MALE)

可选的一体式取样泵 流量：Z大1.4l/min

样气连接：带旁路回路1/4” Swagelok (MALE)

其他

检验5-点室内检验，
