SBG04热通量传感器

水冷热通量传感器–用于锥形量热仪

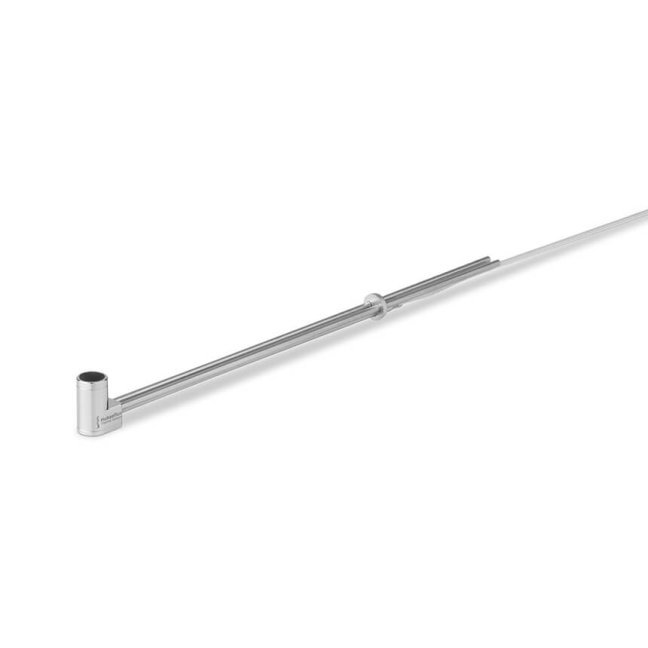

SBG04是一种测量热通量的水冷传感器。SBG04主要用作锥形量热仪测试的校准参考标准。根据ISO 5660和ASTM E1354对火的反应测试，所有规格和尺寸都是标准化的，适用于锥形量热仪。该设计包括两根与传感器主体成90°角固定的水冷管，传感器主体的直径为0.5英寸。该传感器也可用于可燃性、耐火性和烟雾室测试。对于其他水冷热通量传感器，请参见SBG01和GG01传感器。

规格

被测量：辐照度，单位 W/m² (in SI units)，热通量

SBG04规格

传感器技术

同时包含 Gardon 和 Schmidt-Boelter

标准：根据ISO 5660和ASTM E1354标准，所有规格和尺寸均适用于锥形量热仪

额定测量范围：100 x 10³ W/m²

J限测量范围：150 x 10³ W/m²

响应时间（63%）：< 250 x 10⁻³ s

输出信号：DC电压

输出信号范围：> 12 x 10⁻³ V （在额定测量范围内）

光谱范围：0 to 50 x 10⁻⁶ m

全视野角度：180°

黑色涂层发射率：> 0.95

校准可追溯性：to ITS-90

额定冷Q水温度范围：10 to 30 °C

额定冷Q水流量：> 10 l/h (0.003 l/s), Z好是 30 l/h (0.01 l/s)

校准实验室管理体系认证：ISO 9001

校准方法：根据ISO 14934-3的SBGC二次校准方法

标准线缆长度：2 m

标准订单代码：SBG04-100-02
