FHF06高温箔式柔性热通量传感器

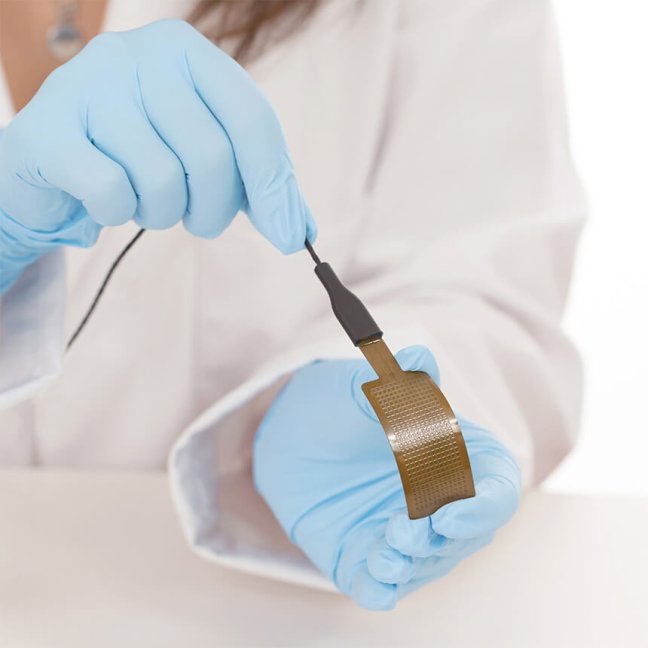

FHF06是一款高温箔式热通量传感器，可用于高达250°C的温度适用。FHF05系列是FHF系列的其他产品，使用温度可达120°C。这种传感器薄、灵活且用途广泛。

FHF06测量通过物体的热通量，单位为W/m2。 FHF06中的传感器是热电堆。这个热电堆测量FHF06柔性体的温差。传感器内部还集成了T型热电偶，用于测量温度。热电堆和热电偶是无源传感器；他们不需要额外供电。

多个小型散热器形成覆盖传感器的导热层，有助于降低测量对热导率的依赖性。有了这些集成的散热器，FHF06的灵敏度不受环境影响。

规格

被测量：热通量、温度

外尺寸（含保护区域）：(25 x 50) x 10⁻³ m

测量范围：(-20 to +20) x 10³ W/m²

温度传感器：T型热电偶 , IEC 60584-1:2013 class 2*

散热器;包含

额定弯曲半径:≥ 7.5 x 10⁻³ m

线缆额定负载:≤ 1.6 kg

传感器热阻:12 x 10⁻⁴ K/(W/m²)

传感器厚度:0.38 x 10⁻³ m

耐高温，可在250°C下连续使用

柔性(弯曲半径 ≥ 7.5 x 10-3 m)

低热阻

快速响应时间

集成 T 型热电偶

稳定坚固, 包括连接块，用于消C应变

IP 防护等级: IP67 (适合户外应用)

集成的散热器降低了对热导率的依赖性

仅传感器箔:可在真空中使用

使用FHF06很简单。它可以直接连接到常用的数据记录系统。热通量（以W/m2为单位）是通过将FHF06的输出(一个小电压)除以灵敏度来计算。灵敏度在其证书上和FHF06电缆的末端带有。
