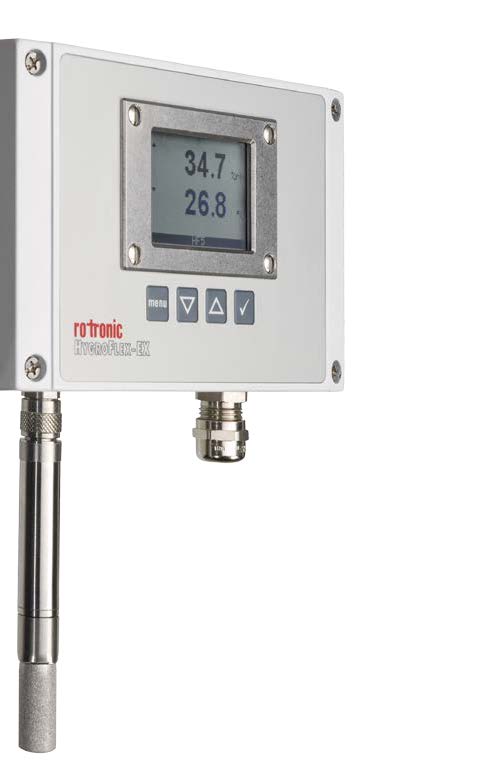

HF520-EX防爆温湿度变送器

测量相对湿度和温度， 输出露D和其他湿度学计算参数

• 可在有爆Z危险区域安全运行

• 本安型传感器

• 可互换的不锈传感器

• 坚固的铝外壳

HygroFlex5-EX 系列是用于B炸危险的环境中湿度和温度J确测量的双通道变送器产品。该设备符合新的国

际标准。

HF5-EX 系列是一款具有坚固铝外壳变送器，可选带有或不带有显示。连接的传感器放在一个不锈钢管中，并经

认证可在0/20区使用。变送器本身可用于1/21区，具有电气隔离电路的智能设计，允许测量系统连接在

没有本安的电源上。

at

功能显示

• 测量值以及趋势指示

• 可以通过键盘配置

认证外壳

• 坚固铝制外壳

• IP66防护等级

• 壁挂或管道安装

电源

• 10…28VDC

防爆等级（气体和粉尘）

• 变送器:

II 2(1) G Ex eb mb [ia Ga] IIC T5

Gb II 2(1) D Ex tb [ia Da] IIIC T80 °C Db

• 传感器:

HC2-S M-EX

II 1/2 G Ex ia IIC T5 Ga/Gb

II 1/2 D Ex ia IIIC T80 °C Da/Db

HC2-IM-EX / HC2-IE-EX

Ex II 1/2 G Ex ia IIC T5-T4 Ga/Gb

Ex II 1/2 D Ex ia IIIC T80 °C…110 °C Da/Db

HF520-EX

一般

参数相对湿度和温度

计算参数所有湿度学计算参数

外壳材质/ 防护铝 (DIN EN 1706 EN AC-AlSi 12 (Fe)) / IP66

重量壁挂式: 1030 g

管道式: 1140 g

启动时间标准 冷 <60 s / 暖 <30 s

测量间隔20…240 s

显示可选，LCD 无背光

电气连接连接: Ex-e 端子 (0.2…2.5 mm2)

电缆格兰头: 16 x 1.5 (Ø 电缆 4.5…7 mm)

电源10…28 VDC

功耗2x24 mA 启动/ 2x20 mA 运行

应用温度

外壳 / 电子器件

-40…60 °C 无显示

-10…60 °C 带显示

服务接口UART 内部服务接口

(仅用于室外防爆区)

CE / EMC 兼容性EMC 指令 2014/30/EU

ATEX 指令2014/34/EU (ATEX) CSA22.2, UL 508

IEX 标识 II 2(1) G Ex eb mb [ia Ga] IIC T5 Gb

II 2(1) D Ex tb [ia Da] IIIC T80 °C Db

模拟输出

数量2

电流4…20 mA，2线

电流隔离是

Z大负载500 Ohms

精度@23 °C <20 uA

HC2-S M-EX / HC2-IM-EX / HC2-IE-EX / HC2-LDP-EX

一般参数相对湿度和温度

外壳材质/ 防护不锈钢 / IP66

电缆长度2/5/10 m

EX防爆标志 II 1/2 G Ex ia IIC T5...T4 Ga/Gb

II 1/2 D Ex ia IIIC T80 °C ...T110 °C Da/Db

湿度测量

传感器HC2-S M/IM/IE-EX: ROTRONIC HYGROMER® IN-1

HC2-LDP-EX: ROTRONIC HYGROMER® LDP-1

调整不通过设备菜单

(仅在室外防爆区：使用 HW4 + AC3001)

测量范围0…100 %RH

精度@23 °C 0.8 %RH

温度测量

传感器HC2-S M/IM/IE-EX: Pt100 Class A

HC2-LDP-EX: Pt1000 1/3 Class B

测量范围-40…60 °C 或-40...85 °C

精度@23 °C 0.1 K

配件

过滤器不锈钢烧结过滤器, SP-FN15

格兰头AC1301-MEX 用于管道型及电缆传感器 (IM)
