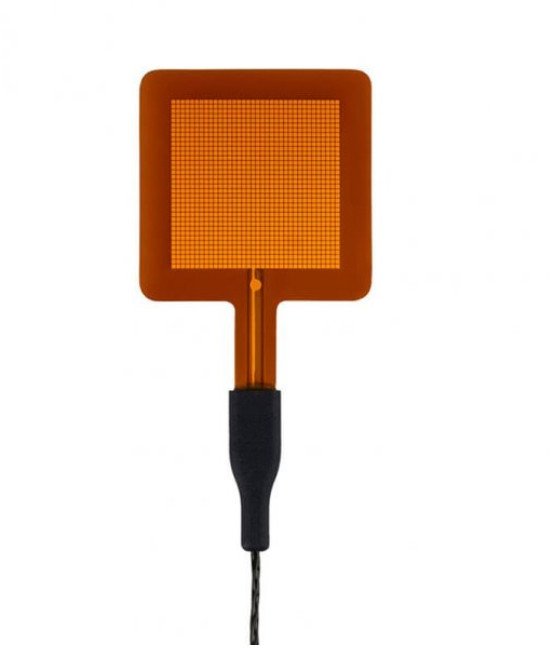

FHF05 柔性热通量传感器
箔式柔性热通量传感器,五种尺寸和灵敏度,带温度传感器
FHF05系列有五种大小和灵敏度。所有的FHF05型号都通用:它们的原理是热电堆传感器并且带有一个集成的T型热电偶温度传感器,以减少导热系数的依赖。适用于温度范围为-70到+120°C。FHF05系列测量来自传导、辐射和对流的热通量。
FHF05紧贴物体表面测量热通量,热通量单位是W/m2。FHF05是无源传感器,不需要电源。
FHF05系列,可以配置吸收辐射的黑色BLK和反射辐射的金色GLD贴纸。黑色测量对流+辐射热通量,金色测量对流热通量。减去这两个测量值,就可得到辐射通量。
规格
传感器类型
热流传感器或热通量传感器
测量范围
(-10到+10)x10³W/m²
每个尺寸的灵敏度
FHF05-10X10 1 x 10⁻⁶ V/(W/m2)
FHF05-15X30 3 x 10-6 V/(W/m2)
FHF05-50X50 13 x 10-6 V/(W/m2)
FHF05-15X85 7 x 10-6 V/(W/m2)
FHF05-85X85 50 x 10-6 V/(W/m2)
方向性
从背面到正面(带点侧)的热通量产生正电压输出信号
提高灵敏度
多个传感器可以串联。由此产生的灵敏度是单个传感器的灵敏度之和
预期电压输出
(-100至+100)x10⁻³V 将传感器从一侧翻转到另一侧将导致传感器电压输出的反转
测量公式
Φ = U/S
所需要的通道
1个差分电压通道或者1个单端点通道
可选的通道
1个测温 通道
电缆的额定拉力
≤1.6kg
额定弯曲半径
≥7.5 x 10⁻³ m
额定温度范围(连续使用)
-70℃到+120℃
额定温度范围(短暂使用)
-160℃到+150℃
温度依赖性
<0.2%/℃
传感器热阻
11 x 10⁻⁴K/(W/m2)
传感器导热系数
0.36 W/(m·K)
响应时间(95%)
3s
温度传感器
T型热电偶
标准线缆长度
2米
额定工作相对湿度范围
0~100%
IP防护等级
IP67
校准不确定度
<±5%
注意
FHF05不适合在水下连续使用
