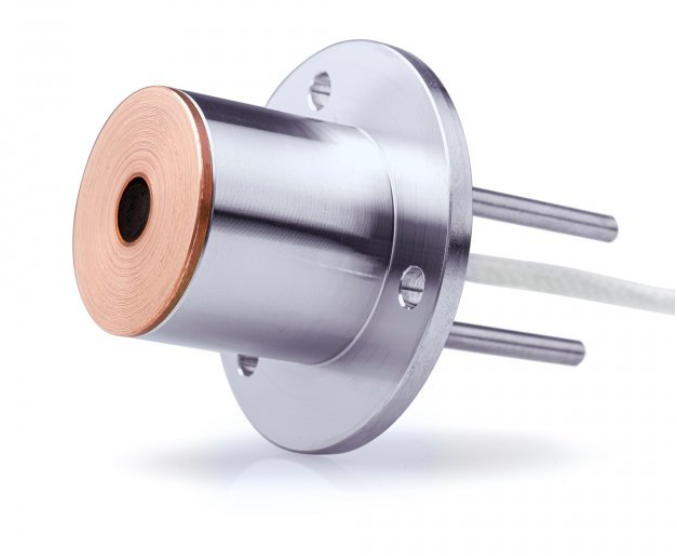

GG01 水冷式热通量传感器
GG01 是一种测量热通量的水冷传感器。Gardon 压力表传感器基于铜和铜合金,并在其他传感器受到烘烤的热通量水平下工作。GG01可选配蓝宝石视窗;仅测量辐射热通量,而不测量对流热通量。GG01 具有 K 型板载热电偶,可提供各种专用测量范围。
规格
被测量
热通量
测量范围
(250, 500, 1000) x 10³ W/m²
SI 单位的被测量
以 W/m² 为单位的辐照度
传感器技术
Gardon
额定冷Q水流量(更多信息请参见手册)
> 50 升/小时 (0.014 升/秒)
不同额定测量范围下的标称响应时间 (63 %):
250 x 10³ 瓦/平方米
250 x 10⁻³ 秒
500 x 10³ 瓦/平方米
200 x 10⁻³ 秒
1000 x 10³ 瓦/平方米
100 x 10⁻³ 秒
X制测量范围
额定测量范围的 150%
输出信号
直流电压
输出信号范围
> 5 x 10⁻³ V 在额定测量范围内
全视角
180°
校准可追溯性到 ITS-90
-管理体系认证ISO 9001
校准方法
根据 ISO 14934-3 的二级校准方法
标准电缆长度
2 m(见选项)
订货代码标准版
GG01/额定测量范围/电缆长度
![65544cea9e004.png QQ截图20231115124349.png](/Upload/image/20231115/65544cea9e004.png)
