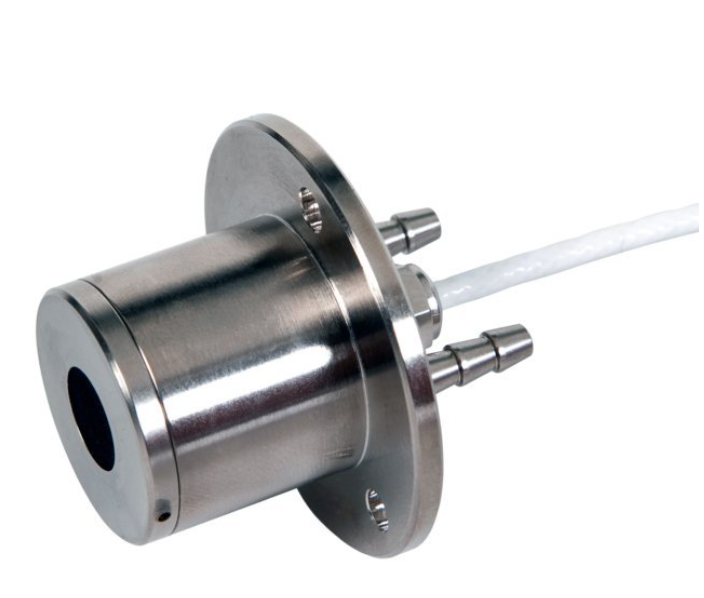

SBG01热通量仪水冷热通量传感器
SBG01是一种水冷传感器,用于测量热通量。ISO标准将此称为热通量计。SBG01于2008年推出,成为火灾测试的传感器。SBG01主要用于测试对火和耐火性的反应。在易燃性和烟室测试中。SBG01符合常见的ASTM和ISO标准测试方法的要求。
规格
被测者
辐照度,W /m²(以SI单位), 热通量
测量范围
(5、10、20、50、100、200)x10³W /m²
传感器技术
Gardon和Schmidt-Boelter都
额定冷Q水温度范围
10至+30°C
额定冷Q水流量
> 10 l / h(0.003 l / s),Z好是30 l / h(0.01 l / s)
额定测量范围
(5、10、20、50、100、200)x10³W /m²
不同测量范围的响应时间(63%)
:
5、10 x10³W /m²
<450 x10⁻³s
20,50 x10³W /m²
<250 x10⁻³s
100,200 x10³W /m²
<200 x10⁻³s
J限测量范围
150%的额定测量范围
输出信号
直流电压
输出信号范围
在额定测量范围内> 5 x10⁻³V
光谱范围
0至50 x10⁻⁶m
全视角
180°
黑色涂层的发射率
> 0.95
校准可追溯性
到ITS-90
校准实验室
:
-管理体系认证
ISO 9001
认证
不认可
标定方法
SBGC二级校准方法,符合ISO 14934-3
标准电缆长度
2 m(请参阅选项)
订单代码标准版
SBG01 /额定测量范围/电缆长度
