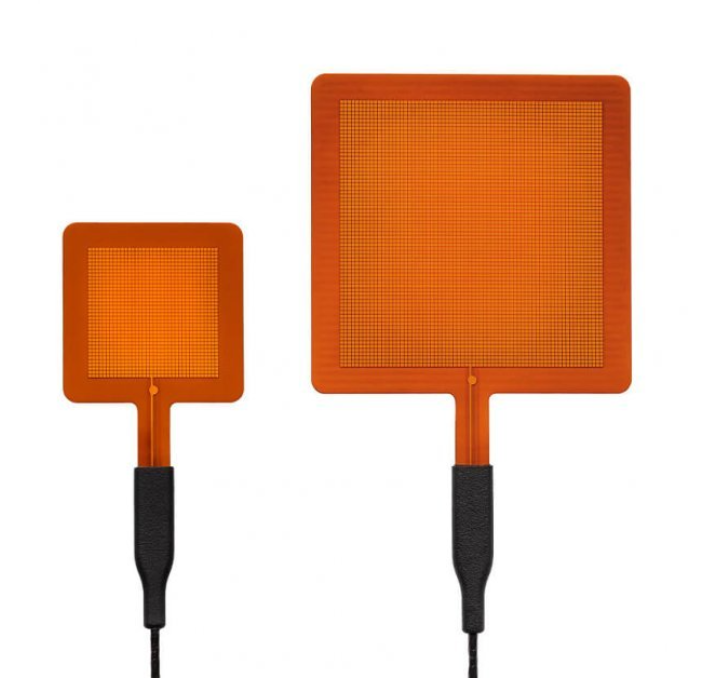

FHF05SC 柔性箔式自校准热通量传感器
带散热器和加热器的自校准箔式热通量传感器
FHF05SC系列是标准型号FHF05热流传感器和加热器的组合。加热器允许执行自检,在使用过程中验证传感器的功能和稳定性,而无需移除传感器。FHF05SC系列是长期热通量测量、(零热通量)核心温度测量和热导率测试设备的选择。有两种型号可供选择:标准型号尺寸为50X50毫米,较大尺寸为85X85毫米。
规格
被测量
热通量、温度
外尺寸(含保护区域)
(50 x 50, 85 x 85) x 10⁻³ m
测量范围
(-10 to +10) x 10³ W/m²
灵敏度(常规)
FHF05SC-50X50
13 x 10⁻⁶ V/(W/m²)
FHF05SC-85X85
50 x 10⁻⁶ V/(W/m²)
温度传感器
T型热电偶, IEC 60584-1:2013 class 2*
散热器
包含
额定弯曲半径
≥ 15 x 10⁻³ m
额定线缆负载
≤ 1.6 kg
传感器热阻
24 x 10⁻⁴ K/(W/m²)
传感器厚度
0.7 x 10⁻³ m
