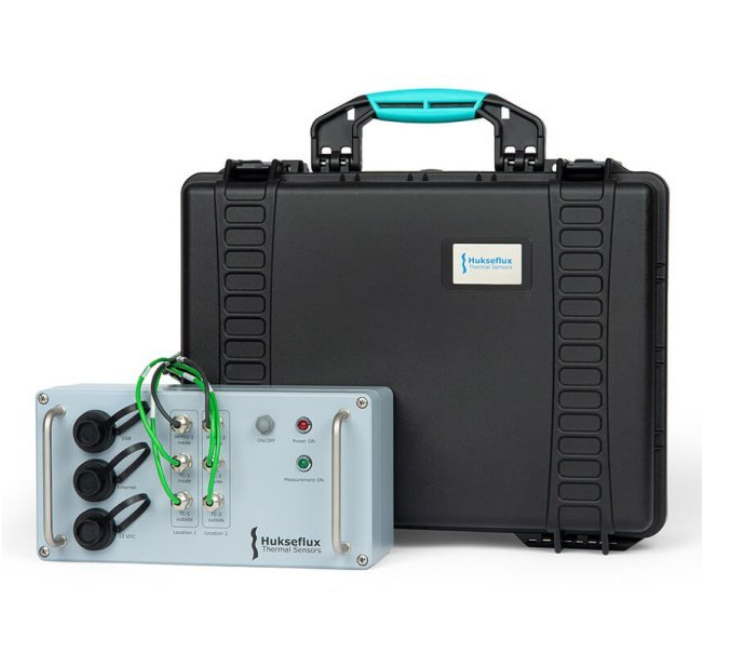

TRSYS20热阻测量系统用于确定建筑结构的热阻(R值)、热导(λ值)和热传递(U值)

TRSYS20是一种热阻测量系统，用于确定建筑结构的热阻(R值)、热导(λ值)和热传递(U值)。该系统主要根据ISO 9869、ASTM C1046和ASTM C1155的标准惯例进行测量。TRSYS20配有高分辨率电子设备、两个HFP01型热通量传感器以及两对热电偶，用于温差测量。G灵敏度热通量传感器与坚固、高分辨率的电子设备相结合，确保TRSYS20在其他系统难以测量时仍能继续进行准确的测量；特别是在F常低的热通量和低的壁温差下。匹配的热电偶允许在整个温度范围内测量不确定度优于0.1°C的温差。两个测量位置提供了冗余，允许用户验证测量结果是否符合建筑结构组件。

规格

被测量

热通量(2 x) 温度 (4 x) 温差 (2 x)

TRSYS20 规格

校准不确定度

±3 % (k = 2)

测量分辨率

0.02 W/m²

防护区域宽度与厚度比

5 m/m (根据 ISO 9869 D.3.1要求)

准确性

< ± 0.1 °C (根据ISO 9869, 5.2段)

测量分辨率

0.02 °C

热电偶类型

IEC 60584-3:2007 type KX

公差等级

Class II

确定建筑物R值和U值所需的数据分析

由用户根据ISO和ASTM标准惯例执行

管理使用的标准

ISO 9869, ASTM C1046, ASTM C1155

测量位置数量

2

每个测量位置的线缆长度

位置1: 10 m,位置2: 20 m

HFP01和TC的额定使用温度范围

-30 to +70 °C

测量周期

> 3 days

数据存储容量

> 30 days

MCU规格

连接

通过以太网连接到局域网(LAN ),或通过USB直接连接到PC

图形用户界面

通过网络浏览器浏览网页

支持的网络浏览器

Chrome 10, Firefox 4, Internet Ex plorer 9, Opera 11, Safari 5, 或更新版本

MCU额定使用电压范围

10 to 16 VDC

IP防护等级

IP54

PSU规格

输入电压

110-220 VAC, 50 / 60 Hz

接口防护等级

IP22
