SRA20-D2反照率表数字二级标准反照率表A 级太阳辐射表

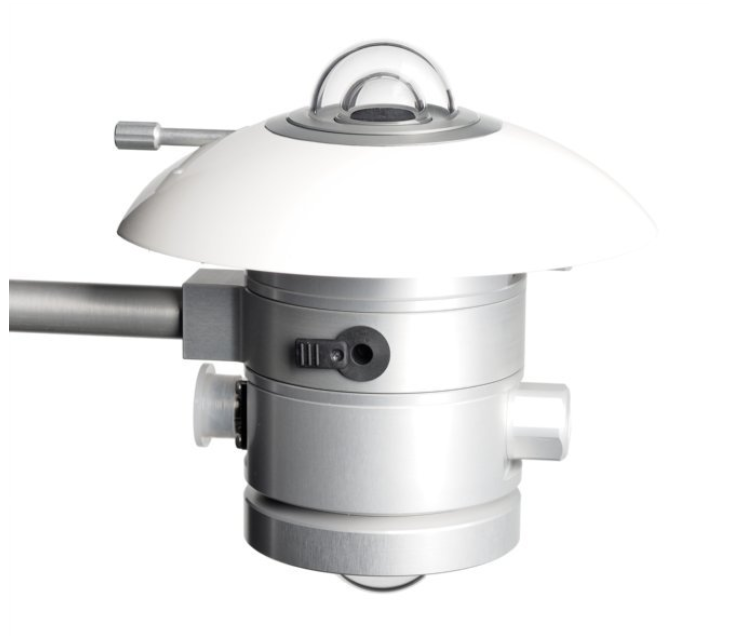

SRA20-D2反照率仪是一种能够以测量整体和反射太阳辐射以及太阳反照率或太阳反射率的仪器。它由两个SR20-D2二级标准总辐射表和一个AMF02反照率表安装套件组成。AMF02包括一个防眩屏幕，一个带杆的安装夹具，安装硬件和工具。每个总辐射表提供两种常用的辐照度输出：通过RS-485上的Modbus RTU数字输出和模拟4-20 mA（电流环路）。SRA20-D2经过了温度和方向响应的单独测试，是数字二级标准反照率仪。SRA20-D2符合ISO和WMO标准。模块化设计便于维护和校准。

规格

被测者

全球太阳辐射和反射太阳辐射

测量范围

0至2000 W /m²

可选的被测量

反照率或太阳反射率，太阳净辐射

附带的传感器

2个相同的ISO 9060二级标准总辐射表

安装

直径为15 x10⁻³m的安装杆

校准不确定度

<1.2％（k = 2）

校准追溯

到WRR

光谱范围

285至3000 x10⁻⁹m

额定工作温度范围

-40至+80°C

温度响应

<±0.4％（-30至+50°C）

个别仪器的温度响应测试和方向响应测试

包括报告

标准电缆长度

2 x 5 m（请参阅选项）

数字量输出

：

输出量

-辐照度，W /m²

输出量

-仪器的体温（°C）

通讯协议

通过2线制RS-485的Modbus

传输方式

RTU

额定电压

5至30 VDC范围

能 量消耗

12 VDC时<150 x10⁻³W（总计）

4-20 mA输出

：

输出量

照度，W /m²

4-20 mA输出的传输范围

0至1600 W /m²

4-20 mA输出的额定工作电压

5.5至40 VDC范围

能 量消耗

：

-主要供应

12 VDC时<150 x10⁻³W（总计）

-4-20 mA电流回路

在12 VDC下<80 x10⁻³W，建议使用2 x100Ω分流电阻

感测器

（2 x）SR20-D2二级标准总辐射表

包含在AMF02中

（1 x）眩光屏；（1 x）带杆夹具；（2个）O形圈；（1 x）锥形定W器）；（2 x）插头（预安装）; （2 x）M5x12内六角螺钉; （1 x）M6x10内六角螺钉; （2 x）M6x12固定螺钉（预安装）; （1 x）说明书
