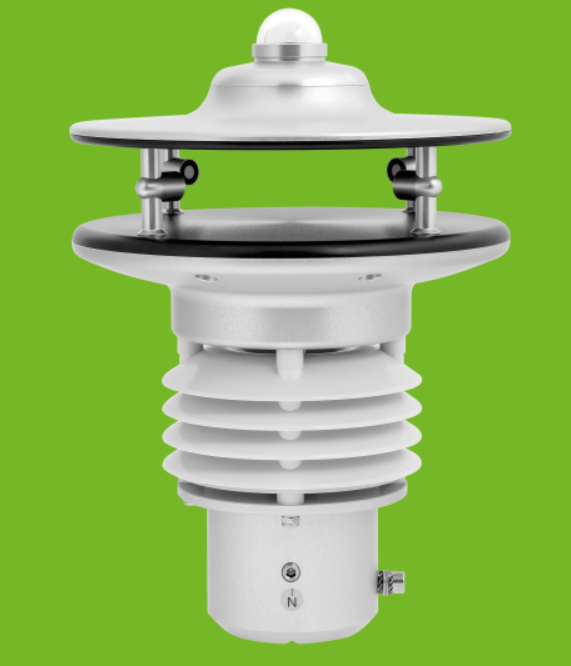

u[sonic]WS7Weather sensor天气传感器

应用

气象应用

陆上和海上风力涡轮机

建筑与环境技术

交通和工业气象学

风力预警和事件技术

大型光伏电站

阿尔卑斯山应用

一个设备中的七个气象参数

u[sonic]WS 气象传感器风向和风速由超S波传感器测量，除风参数外，还确定空气温度、湿度和压力值;计算露D。湿度和温度传感器的薄片罩可保护传感器免受气候恶化的影响，并确保改进和更准确的测量。有多种接口和协议可供选择。u[sonic]WS7 在应用方面没有X制。

无移动测量元件，无磨损

七大天气参数：风向和风速、气温、相对湿度、气压、全球辐射、露D

根据风速和风向进行智能加热

薄片罩，用于J确测量温湿度传感器

易于安装，易于维护

编号：00.16480.001000

测量范围风向：0...359.9°

测量范围风速：0...65 米/秒

测量范围空气温度：-40...+70 摄氏度

测量范围相对湿度：0...100 %

测量范围气压：300...1100 毫巴

测量范围全球辐射：0...2000 W/m2 • 285...3000 nm 范围内的全球辐射

精度风向：< 2° （> 1 m/s） RMSE

精度风速：± 0.2 m/s RMSE （v < 10 m/s） • ± 2 % RMSE （10 < v < 65 m/s）

精度 空气温度：± 0.1K （0...60 °C） • ± 0.2K （-40...0 °C） > 2 米/秒

精度相对湿度：典型值 ± 1.5 % （0...80 %） • ± 2 % （> 80 %）

精度气压：± 0.5 毫巴

分辨率风向：0.1°

分辨率风速：0.1 米/秒

分辨率空气温度：0.1°摄氏度

分辨率与湿度相关：0.1 %

分辨率气压：0.1 毫巴

分辨率全球辐射：0.2 瓦/米2

非线性：< ± 1 % （100...1000 W/m2)

触发阈值：0.1 米/秒

输出：RS 485 ·RS 422 （可选 编号： 97.16470.000422 配置 RS 422 输出)

协议：NMEA 0183

Modbus RTU（可选97.16470.000001 配置Modbus）

SDI-12（可选97.16470.000002 配置 SDI-12）

可根据要求提供其他协议

接口：RS485 / 422 • SDI-12 （可选）

测量速率：0.1...10 赫兹

操作条件：-40...+70 °C （加热时： -50...+70） • 0...100 % r. h.

Z强风速：100 米/秒

电源电压：不带暖气： 6...60 VDC • 带暖气 ： 24 V AC/DC ± 20 %

电流消耗：传感器：24 VDC 时典型值 50 mA • 加热时：24 V AC/DC 时Z大 10 A

测量元素全球辐射：带高质量热电电池的热电堆

测量原理全球辐射：热电的

加热数据：出厂可配置：60 W;120瓦;200W（默认）

尺寸：Ø 199 mm • 高度 284 mm

耐海水铝

防护等级：IP 66 • IP 67

重量：约 3.4 kg

配件

32.16470.060000 传感器电缆，15 m，8 极M16 插头
