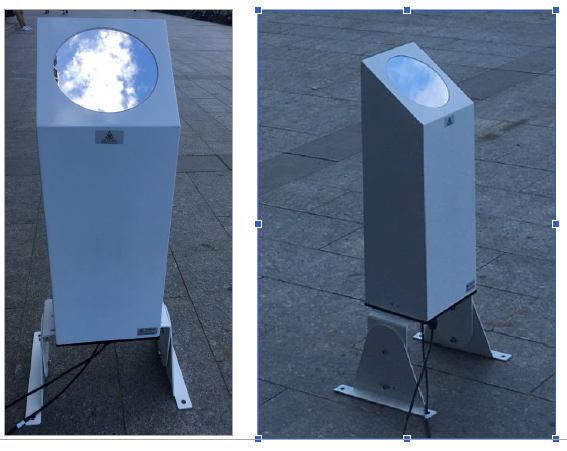

Mtech 8200-CHS 单透镜云高仪

Mtech 8200-CHS 单透镜云高仪采用了双轴单镜头设计，大大减小了干扰并提高了近场性能，其激光脉冲形态和实时的数字化技术利用的是高速、高动力扫描转换器，结合交错扫描技术。该仪器采用了32 位微处理器和现场可编程阵列来来运行信号处理运算，从而得到多层云底和天空状态。Mtech 8200-CHS 单透镜云高仪具有环境适应性，可用在干旱的沙漠地区或热带潮湿地区。带加热的窗口和有内部加热制冷的双层机箱设计保证内部系统在各种天气条件下维持稳定的温度，避免发生冷凝。光学辐射过滤器用于保护内部的光学元件免被太阳直射。所有与主机连接的电子接头均有浪涌保护。在雨天、雪天或者无可探测的云底信息时，系统会提供垂直能见度信息。Mtech 8200-CHS 单透镜云高仪采用模块化设计理念，且野外维护时所需的备件模块类型少，可以很方便地进行替换，而不需要重新调整和标定,常规的天气状况信息会在显示界面底部栏上明确显示。

主要技术参数：

探测高度：0～8200m

扫描时间：1～300s（可设置）

输出分辨率：10ft/3m

精度：±25ft/~7.5m

扫描时间/扫描率：55us/10,000sps (可设置）

激光源：InGas 激光二J管

激光波长：905nm

激光安全级别：Class 1m AS2211/Z136.1/IEC-825

探测器：SiAPD（硅光电二J管）

模拟/数字转换：16bit / 49.192 MSPS

标准通讯：RS-232、RS-422、可选 RS-485、以太网、调制解调器等输出数据：云底（1～4 层）

云层厚度、云量、垂直能见度、仪器状态、天空状态

数据格式：21 种标准信息，19 种可选数据输出格式

输出率：1～3600s（可设置）

输出模式：自动或截取（可设置）

工作环境：-40℃～60℃，.0～100%RH

风载：60m/s（带防辐射罩）， 80m/s（不带防辐射罩）

电源供给（电子元件）：115/230VAC，45～65Hz，50VA 或 12DC 4A

电源供给（加热风扇）：115/230VAC，45～65Hz，200VA

窗口：带抗反射过滤涂层和加热玻璃

重量：10.5kg（不含底座），22kg（含底座）

底座：可调，垂直或倾斜（±12°）

安装高度：1020mm（固定安装在标准座，并带防辐射罩）；750mm（便携安装）

可选：AC 或 DC 供电的风扇；用于车载安装的可调支脚；电源和通讯连接盒，遮阳罩，内置备份电池等
