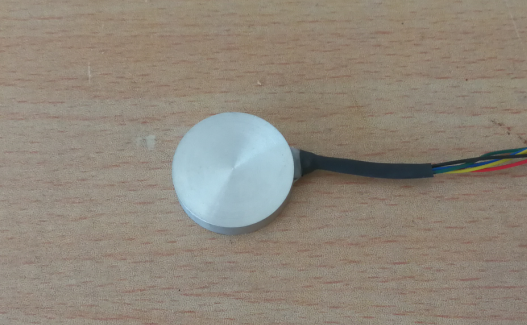

HBW型土压力盒

技术指标

1. 量程（MPa）     0.02  0.05  0.1   0.2   0.3  0.5  1  2  5 10 20  40

2. 直径（mm）        12   16   20   28   35  40   48  100

3. 厚度（mm）        4.2  4.8  4.8  6.5   7   8   10   15

4. 满量程输出（με） 2500左右

5. 准确度误差          ≤0.3 F·S

6. 接桥方式           全桥

7. 超载能力           120％

8. 桥路电阻           350Ω

9. 防水性能：可以在饱和水介质中工作。

10. 接线方法 红 黄 蓝 黑 对应 A B C D绿线接地。

11．可以 静 动态测量 动态响应频率2KHz

12. 土压力盒的光洁面是受力面，另一面是支撑面，埋入土壤中，支撑面的着力点要牢固，试验过程中土压力盒的 位置 方向 不能产生偏移，与受力面接触的土 或者 沙 颗粒一定要小，小于土压力盒直径的1/20.
