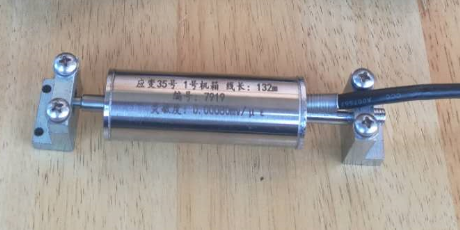

HGBY-100型工具式表面应变传感器

1、 标距L0   100mm。

2、 量程 ± 3000με。

3、 输出灵敏度 0.00141mv/με（桥压2v）左右。

4、 桥路电阻 350Ω。

5、 准确度 0.2%。

6、 接线方式 红黄蓝对应ABCD，屏B线接地（全桥）。

特点：安装使用方便（由于传感器反力很小，安装时，用环氧胶将传感器两端基座粘结在被测物表面就可以了，也可以电焊，将传感器两端基座电焊在被测物表面），可重复使用。可取代大标距应变计，免去了大量的应变计粘贴防护工艺，改S了测试条件，提高了工作效率。

7、 灵敏度 （举例）

① 应变应力采集方式 （方式二）     S = 15000με/mm

计算方法：被测点实际应变=仪器读数（με）÷（L×S）×106

② 桥式传感器采集方式（全桥）S = 0.0015 mv /με

仪器示数就是被测点的实际应变

8、数据变化 拉升数据变大，压缩数据变小。

9. 提供安装模具，先将传感器两端基座固定在模具上（注意 两端基座是不同的），烧电焊，焊J好了以后，松开固定螺丝，取下模具。

10、可以静   动态 测试，动态响应频率≤2000Hz

11、特点

①量程大灵敏度高；

②安装方便，因为本传感器测量反力很小，所以现场安装可用胶水或焊J固定；

③采取了特殊的工艺，在环境温度（-30---70℃）对传感器的输出没有影响。
