产品名称:HJ-5000多通道振弦采集仪
产品描述:HJ-5000是结合多年的现场项目经验制造的一台振弦采集仪。可方便的应用于各种土木安全监测项目中:桥梁健康、隧D挖掘、水库大坝安全、滑坡防护、混凝土养护等。

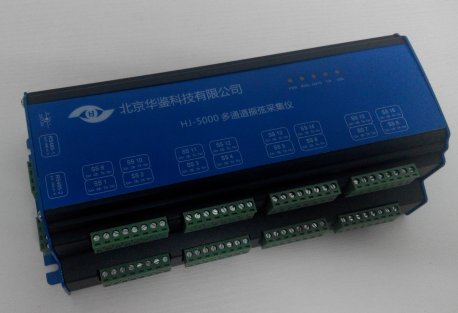

HJ-5000多通道振弦采集仪

HJ-5000是结合多年的现场项目经验制造的一台振弦采集仪。

HJ-5000多通道振弦采集模块,专为振弦型传感器的数据采集设计,采集传感器的频率和温度数据。可方便的应用于各种土木安全监测项目中:桥梁健康、隧D挖掘、水库大坝安全、滑坡防护、混凝土养护等。

技术指标:

·内嵌高性能ARM控Z器。

·频率采集范围400Hz—5000Hz,精度0.1Hz。

·2k、3k热电偶温度采集,精度0.5℃。

·通道选择使用MOS FET继电器。

·标准RS-485通信,方便系统集成。

·IEEE标准浮点型技术方式。

·内置实时时钟,掉电后仍可正常计时。

·内置16Mbit存储空间,自动采集时可存储50000条数据。

·传感器接口和通信接口使用5.08mm接线端子,使用方便。

·上下两排共16个振弦传感器连接通道,每通道都可采集温度信号。

规格参数

1.频率读数

采集范围:400Hz—5000Hz;

采集分辨率:0.01Hz;

采集精度:±0.1Hz。

2.温度读数

热敏电阻:2k或3k通用热敏电阻;

温度采集范围: -50℃至150℃;

温度采集精度:±0.1℃。

3.电源

供电范围:DC 9v—15v;

额定供电电压:DC 12v;

待机工作电流:≤50mA;

采集工作电流:≤500mA。

4.时间参数

单通道采集时间:≤3s,会因传感器类型不同略有不同;

其他命令采集响应时间:≤200ms。

5.存储空间

静态空间:16Mbit;

存储条数:Z多50000条数据。

6.实时时钟

功能:完整的日历/自动闰年修正;

时间格式:24小时(HHMM);

日期显示格式:月/日/年(MM / DD / YY);

掉电正常运行时间:≥2个月;

精度:± 1分钟/月。

7.通信协议

默认参数:9600波特,8个数据位,1位停止位,无奇偶校验 ;

信号交换:XON / XOFF ;

传输协议:通信协议;

传输距离:理想环境≥1000m,复杂环境≥600m;

传输线路:请使用屏B双绞线,并将屏B层良好接地。

8.其他参数

工作温度:-15℃--70℃;

工作湿度:0%~95%RH(无凝结);
