产品名称:9000型振弦式支撑应变计
产品描述:9000振弦式支撑应变计的设计原理是将一根钢弦的两端固定于中空金属管中,当金属管受外力或温度影响而变形时,钢弦的张力将因此递增或衰减,其共振频率随之改变。使用振弦式读数仪或自动化集录器可以测得该共振频率进而推算出其应变量。

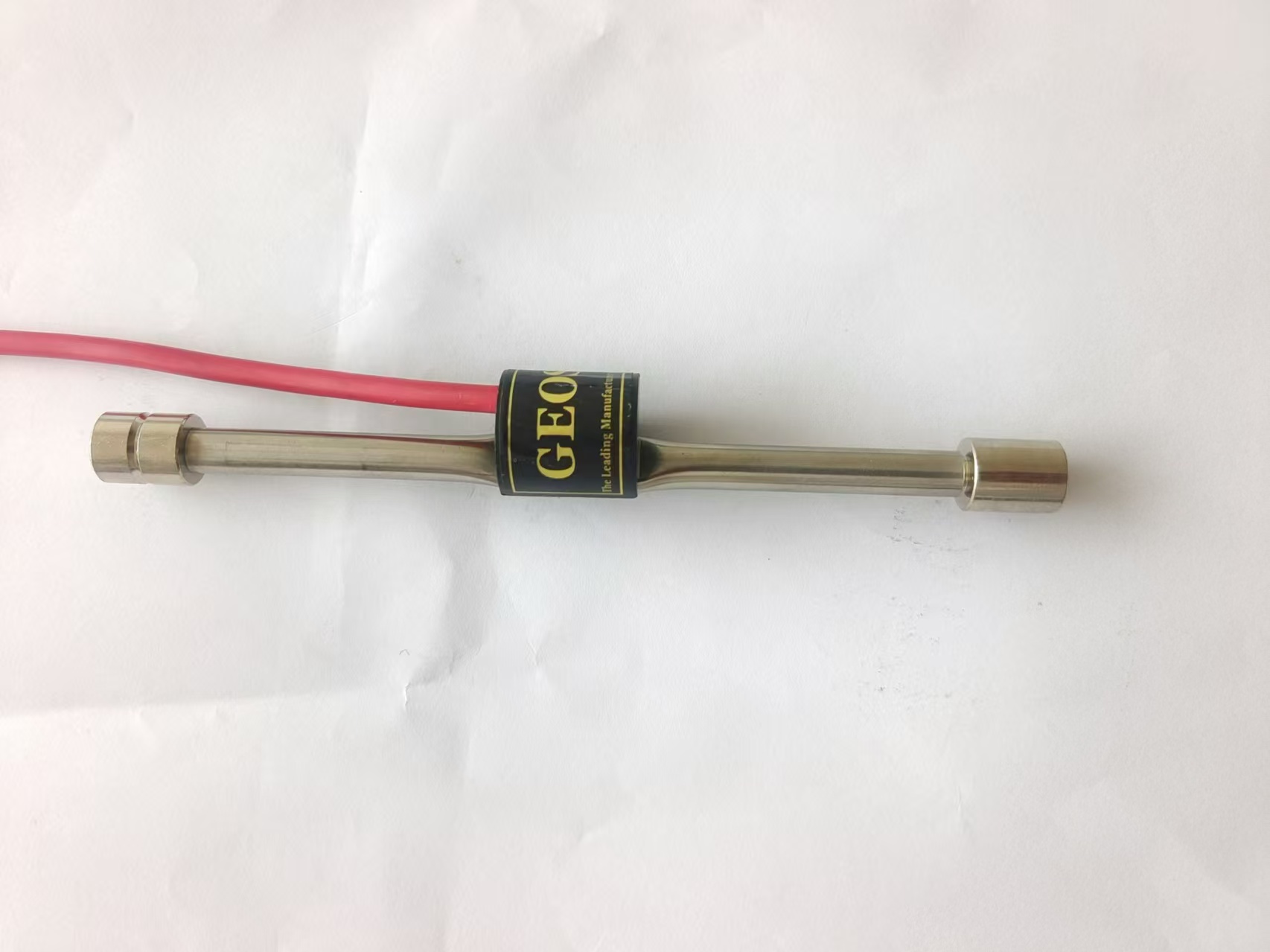

9000型振弦式支撑应变计

9000振弦式支撑应变计的设计原理是将一根钢弦的两端固定于中空金属管中,当金属管受外力或温度影响而变形时,钢弦的张力将因此递增或衰减,其共振频率随之改变。使用振弦式读数仪或自动化集录器可以测得该共振频率进而推算出其应变量。

9000振弦式支撑应变计的观测应用是在水平支撑型钢的梁腹左右两侧装设振弦式应变计,当支撑型钢受力时,应变计随之产生应变,由此应变量工程人员可以计算出作用于支撑的应力。


 型号规格     9000       9050

测量范围       3000με(微应变)

非线性   <0.5% F.S

灵敏度   1με(微应变)

热敏电阻       3KΩ

感应频率范围      450~1000Hz

产品全长       170mm   265mm

操作温度       -20℃至+80℃

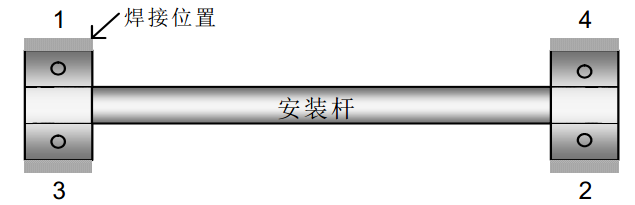

9000系列应变计通常用于测量结构表面的应变。在钢结构上安装时,通常采用焊J安装块的方式。传感器体不能通过焊J电流,否则将造成传感器的损坏。因此,传感器的安装应在焊J工作全部完成后进行。可利用一个根据仪器尺寸制作的安装杆定位和焊J安装块(安装杆可使用外径12mm 的钢筋制作或车削,要求长度不低于165mm,外表通直光滑)。安装块是成对提供的,其中带有锥尖固定螺钉,焊J表面应清理干净,焊J部位及顺序如图3-2 所示:
