Biomet 生物气象参数测量
每套LI-COR的涡度协方差系统均可通过LI-COR的数据获取模块（DAqM）来采集完整的生物和气象传感器数据。这些传感器采集的数据时间上与气体分析仪和超声风速仪同步，完整地整合到.ghg涡度协方差数据中，可用于后期数据插补和通量结果解释。
DAqM数据采集模块由LI-COR设计制造，用于采集Biomet数据，并提供给Sm artFlux系统。这些数据与EddyPro的涡度协方差数据集时间同步，可用于通量计算和后处理。
DAqM主要特点
使用简单——使用图形用户界面启动和运行速度快，通过清晰标记的连接器实现简单配置。
方便扩展——根据需要添加额外的数字、模拟或SDI-12传感器。四个及以上的DAqM模块可以连接在一起，提供超过72个模拟输入。
放置灵活——DAqM模块可以放置在通量足迹内或塔顶或塔底50米以内。
系统可以选配DRM数据存储模块。如果系统断电，DRM数据存储模块提供数据备份存储，包括低频传感器和系统控制的数据采集优先级。配备此模块可保证万一断电也能不间断采集生物气象数据。数据存储模块包含一个备用电池，为生物传感器供电，以便在主电源断开时，传感器能继续收集数据。这些数据可用于后处理过程中的数据插补。
技术指标

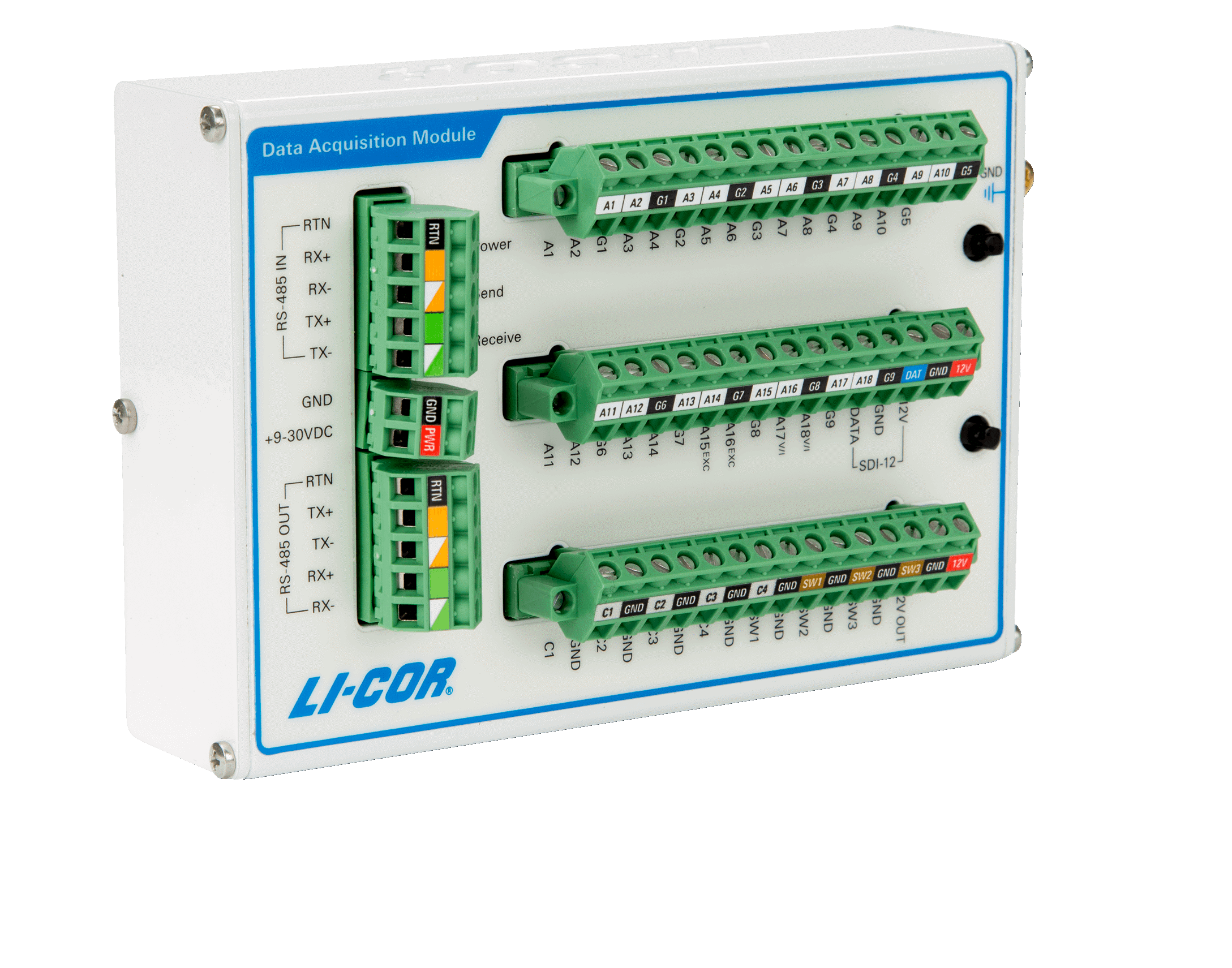

DAqM数据采集模块 (Data Acquisition Module)
模拟输入：18个单端或Z多9个差分输入
2个带内置激发电压；5 V; 25 mA
2个可选电流或电压
分辨率：24-bit
SDI-12输入
数字输入输出：4
5V逻辑输出
5V或3.3V逻辑输入
开关电压输出：3
9~30VDC
Z大1A，带电流感应
12V激发电压输出：1
Z大达200mA
采样频率：1次每秒
通讯：RS-485输入输出
供电：+9 ~ 32 VDC
功耗：0.7 ~ 1 W
DRM数据存储模块
通讯协议：RS-485输入或输出
可配置电源输出：4
无调节功率输出：1
调节功率输出：3（Z大24 VDC）
供电需求：+9 ~ 32 VDC
DC/DC转换器：将输入的9-30 VDC转换为传感器和组件需要的12 VDC。
备用电池充电器：主电源打开时给备用电池充电，主电源故障时切换到备用电池。
数据存储：32MB；通常可供存储一个多月的Biomet数据。
温湿度传感器(Vaisala HMP155) 防辐射罩 (RM Young)
工作温度：-80~+60℃
工作电压：7~28VDC
输出信号：电压（0~1V,0~5V,0-10V）；PT100电阻；RS485
重 量：86g
温度传感器
量 程：-80~+60℃
准确度：
电压输出 ±(0.226-0.0028×温度) ℃@-80~+20℃；±(0.055+0.0057×温度) ℃@+20~+60℃
PT100电阻 ±(0.1+0.00167×温度)℃
RS485输出 ±(0.176-0.0028×温度) ℃@-80~+20℃；±(0.07+0.0025×温度) ℃@+20~+60℃
相对湿度传感器
量 程：0~100% RH
准确度：
+15~+25℃ ±1%RH（0~90%RH）；±1.7%RH（90~100%RH）
-20~+40℃ ±（1.0+0.008×读数）%RH
-40~-20℃ ±（1.2+0.012×读数）%RH
+40~+60℃ ±（1.2+0.012×读数）%RH
-60~-40℃ ±（1.4+0.032×读数）%RH
防辐射罩
重量：约1kg
直径：11.9cm
无需供电
翻斗式雨量筒(Texas Electronics TR-525M)
分辨率：0.1mm
准确度：1.0%@50mm/hr
集雨器直径：245mm
漏斗S度：183mm
飞溅保护：>50mm
工作温度：0~+50℃
工作湿度：0~100%
重 量：1.2kg
光合有 效辐射传感器(LI-COR LI-190R)
绝D校准：±5%，NIST可追溯
灵敏度：典型5~10 µA /1000 µmol s-1 m-2
线性度：Z大偏差为1%（10,000 µmol s-1 m-2以内）
响应时间：<1µs
温度相关：± 0.15%/℃
余弦校正：入射角82°以内
方位误差：在45°仰角时，360°方位角范围内误差<±1%
倾斜误差：不会因固定方位而导致误差
工作环境：−40~65℃，0~95%RH（非冷凝）
检C器：高稳定性硅光伏检C器（蓝G加强）
传感器外壳：阳J铝防水外壳带有丙烯酸漫射器和不锈钢螺丝；传感器基部带O型密封圈
尺寸：2.36 Dia. x 3.63 cm H
重量：头部：24g； 2米线带螺丝底座：60g
缆线长度：2 m, 5 m, 15 m, 50 m
太阳总辐射传感器 (LI-COR LI-200R)
绝D校准：在自然日光下使用Eppley日照强度计（PSP）进行校准，典型误差± 3%（入射角60°以内）
灵敏度：典型75 µA /1000 W/m2
线性度：Z大偏差为1%(3000 W/m2以内)
响应时间：<1µs
温度相关：± 0.15%/℃
余弦校正：入射角82°以内
方位角误差：在45°仰角时，360°方位角范围内误差<± 1%
倾斜误差：不会因固定方位而导致误差
工作环境：−40~65℃，0~95%RH（非冷凝）
检C器：高稳定性硅光伏检C器（蓝G加强）
传感器外壳：阳J铝防水外壳带丙烯酸漫射器，不锈钢螺丝；传感器基部带O型密封圈
尺寸：2.36 Dia. x 3.63 cm H
重量：头部：24g； 2米线带螺丝底座：60g
缆线长度：2 m, 5 m, 15 m, 50 m
土壤水分传感器 (Stevens Hydra Probe II)
介电常数：范围1~80；准确度± 1.5% 或0.2
土壤含水量（非有J土和矿质土）：范围从0-饱和，准确度± 0.01 WFV（大部分土壤）Z大± 0.03（细土）
电导率：范围0.01~1.5 S/m；准确度± 2.0% 或0.005 S/m
温度：-10~55℃；准确度± 0.1℃
净辐射传感器 (single component Kipp & Zonen NR Lite2)
响应波段：0.2~100μm
响应时间：小于60s@95%
灵敏度：10μV/Wm-2
非线性度：小于1%
温度相关：-0.1%/℃
视 角：180°上下传感器
工作温度：-40~+80℃
重 量：490g
净辐射传感器(four component CNR4)
响应波段：300~2800nm短波；4.5~42μm长波
响应时间：小于18s@95%
灵敏度：7~20μV/Wm-2短波；5~10μV/Wm-2长波
非线性度：小于1%
温度相关：5%/℃（-10℃~+40℃）
视 角：180°上短波
170°下短波
180°上长波
150°下长波
工作温度：-40~+80℃
重 量：850g
土壤热通量板(Hukseflux HFP01)
灵敏度：50μV/Wm2
工作温度：-30~+70℃
传感器热阻：小于6.25×10-3km2/W
量程：±2000W/m2
预期准确度：大多数土壤中为-15%~+5%
自校准的土壤热通量板 (Hukseflux HFP01SC)
灵敏度：50μV/Wm2
阻值：2Ω
加热电阻：100Ω
工作温度：-30~+70℃
标定电压输入：9~15VDC
标定电压输出：0~2VDC
预期准确度：±3%
标定时间：±3min@1.5W
平均功耗：0.02或0.04W
可选配置
DRM数据存储模块
如果系统断电，DRM数据存储模块提供数据备份存储，包括低频传感器和系统控制的数据采集优先级。配备此模块可保证万一断电也能不间断采集生物气象数据。
Phenoca m物候镜头
Phenoca m物候镜头选用耐用的室外相机，整合进LI-COR的涡度协方差系统，记录每天的图像，并上传至服务器，您可以登录FluxSuite查看图像，或下载至您的电脑。Phenoc a m是StarDot 技术的NetCa m SC。
