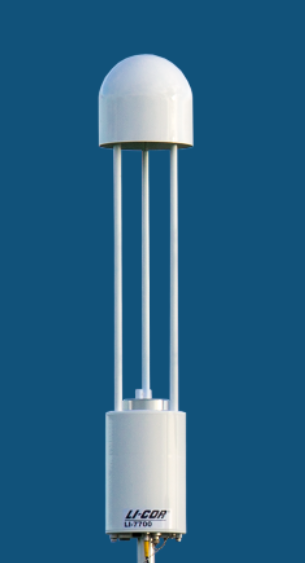

LI-7700甲烷分析仪

LI-7700甲烷分析仪是LI-COR公司推出的一款开路式甲烷测定设备。LI-7700分析仪重量轻，功耗低，高频响应，用于获取描述生T系统CH4通量所需的CH4密度数据。

水稻田、沼泽、湿地以及其它产生CH4的生T系统，一般不具备配置科研仪器的条件。LI-7700开路式CH4分析仪专为在类似远程野外环境中使用而设计。LI-7700包括多种创新性设计，大幅减少了现场维护工作，使得收集远程站点的连续长期数据成为可能。

LI-COR公司已经使用LI-7700分析仪采集了多种生T系统的CH4 通量数据，它们的环境条件变化范围非常大 —— 从北J圈的苔原带到热带的红树林。

LI-COR公司已经使用LI-7700分析仪采集了多种生T系统的CH4通量数据，它们的环境条件变化范围非常大 —— 从北J圈的苔原带到热带的红树林森林。

LI-7700是采用涡度协方差方法原位测量CH4通量的工具。

应用领域

LI-7700 可以方便地整合到LI-COR的涡度协方差监测系统里，使用PTP协议的GP S时钟，可与风速等数据同步，数据经Sm artFlux处理，可直接输出CH4通量。选配LI-7550的LI-7700还可用于其他监测领域。测量农田、沼泽、湿地、森林等生T系统的甲烷排放情况。

主要特点

LI-7700的开路式设计为大气CH4通量测定提供了解决方案，满足多种生T系统观测要求：

系统无气泵和管路通道，X除了压降、水汽吸附和时滞效应

系统功耗低(～8 W)，在野外可采用太阳能板为LI-7700供电

可自动对光路进行清洁，大幅减少维护工作，数据安全性高

超声风速仪信号可接入模拟输入通道

高速数据输出；以太网接口

重量超轻

技术原理

LI-7700分析仪采用单模式近红外可调激光光源进行测量，可以在环境温度下工作，而不需要低温冷Q系统，降低了功耗。

CH4的密度测量基于甲烷吸收谱带的单一吸收线。利用波长调制光谱技术(WMS)，可对特定吸收线进行激光波长连续扫描，信号经过放大后被调制频率谐波检出。通过高频条件下编码和检测信号，地提高了信噪比，噪音水平大幅降低。

一般的痕量气体分析仪要达到与LI-7700相当的CH4测量精度，需要几千米的光程，而LI-7700仅需几十米光程。光路反射次数少，光路中镜面受污染时产生的影响就很小。使用CRDS和ICOS等技术时，镜面反射率须达到99.99%或更高。LI-7700在环境压力下进行原位CH4密度测量，而CRDS和ICOS依赖真空泵抽低光路腔室中的压力，这会造成吸收谱线变尖。

技术指标

分辨率(RMS噪音)：5 ppb @ 10 Hz，2000 ppb CH4

测量范围：0~25 ppm @ -25℃, 0~40 ppm @ 25℃

数据通讯：Ethernet (可达40 Hz)

测量原理：波长调制光谱技术(WMS) 2f detection

线性度：<读数的1%

操作环境：-25~50 ℃，50~110 kPa

输出带宽：可达20 Hz

电源：10.5~30 V DC

耗电量：8 W(测量期间), 16 W(清洁期间)

传感器尺寸：直径14.33 cm, 高82.8 cm

光路尺寸：0.5 m 物理光程长度, 30 m 测量光程长度

重量：5.2 kg

用户界面：Windows®软件，通过Ethernet进行操作

7700-101 镜面清洗器技术指标

泵工作温度：-10~50 ℃

重量：3.2 kg

尺寸：44.5 cm×32.8 cm×15 cm

清洗液容积：4L

LI-7550 技术指标

数据存储：可移动USB存储设备. 16 Gigabyte (可扩展)

数据通讯：Ethernet、SDM、RS-232、DAC

带宽：可达20Hz

输入：Ethernet, 4个模拟输入通道，差分±5 V，16位

操作环境温度：-25～50 ℃

电源：10.5～30 V DC

耗电量：通常为10 W

尺寸：35 cm×30 cm×15 cm

重量：4.4 kg
