uSonic-3 Cage MP 三维超声风速仪

uSonic-3 Cage MP是测量大气湍流的新一代高性能超声风速仪。METEK推出的uSonic-3系列传感器，每个超声发射器对应三个超声接S器，可在多组数据中选取测量位置的数据组进行水平风速计算；垂直风速分量直接测量；内置的二维倾斜传感器（可选），可实现远程仪器安装位置的校正。

可在任一采样频率条件下，输出9组径向数据、9个温度数据以及x,y.z风速数据的原始值或平均值。

主要特点

三维风速和湍流测量的新方法

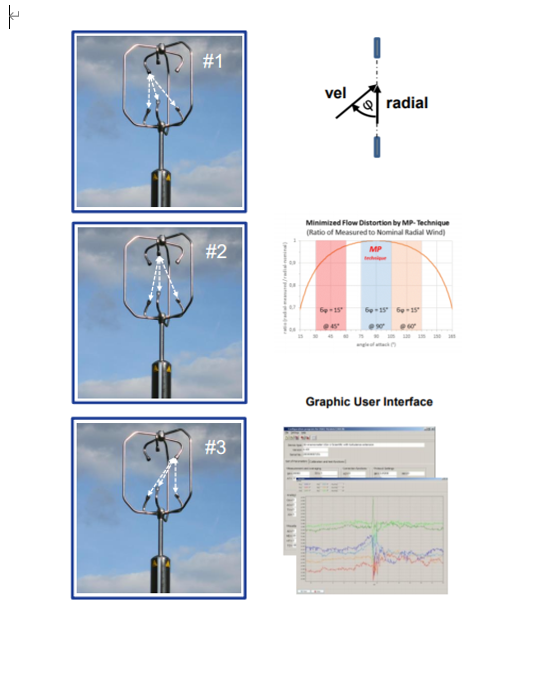

采用独特的“Multi-Path”测量技术

每一个传感器头部都是3×3 声波阵列

3×3 = 9个径向风速分量

3个垂直风速分量

3×3超声温度

Z小化流场畸变

在线管理和动态信号增强调节

传感器头部加热（可选）

SD卡存储（可选）

RS422和以太网端口，方便通讯和数据输出

可远程控制系统

技术指标

工作环境       -40 - + 60℃  5 - 100% rH

平均时间/平均个数     1 - 3600 s / 1 - 65365 sa mples

采样频率       Max. 30 Hz (→m ax.3×30=90 Hz 常规取样)

量程       Max. 40 m/s, -40 - +60℃

风速准确度

-Z大变异

-均方根

-分辨率

接收角±180°（Q方位）

± 1 % @ 5 m/s,水平0°- 10°

± 2 % @ 5 m/s,水平10°- 20°

0.5 % @ 5 m/s,水平0°- 10°

1 % @ 5 m/s,水平10°- 20°

0.006m/s（垂直），0.01（水平）

风向准确度

-Z大变异

-均方根 接收角±180°（Q方位）

± 1°@ 5 m/s,水平0°- 20°

0.5°@ 5 m/s,水平0°- 20°

温度准确度

-分辨率 0.01K

数据输出       9个径向分量，9个温度 ，

X , y , z , T , vel , dir

输出协议       标准，校验和，NMEA标准

同步       1×数字输入，1×数字输出

湍流模块

（升级选项）      在线计算平均值、方差、协方差、热通量、动量通量、Monin-Obukhov 长度等

内置存储器（升级选项）   SD卡

供电       10-36 VDC/2.5W

传感器头部加热（可选）   10-24VDC/m ax.100W
