LI-8250 多通道土壤CH4/CO2/H2O通量长期自动测量系统

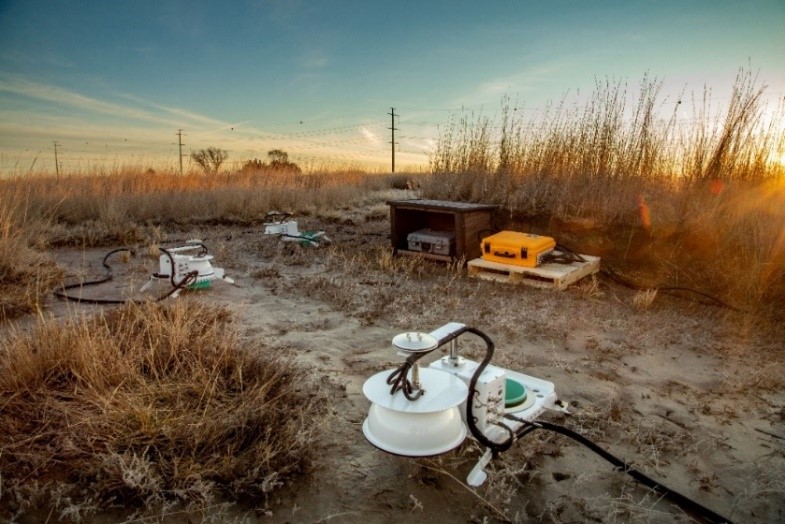

LI-8250 多通道土壤CH4/CO2/H2O通量长期自动测量系统以LI-8250多路器为核心，LI-7810气体分析仪和多个长期监测气室，实现对监测样地时空异质性的长期监测。LI-8250多路器一端连接LI-7810气体分析仪，一端连接多点长期监测测量室，统一控制分析仪和气室并整合数据，处理得到通量结果。此系统整合了LI-COR的分析仪及软硬件资源，可实现多终端实时获取监测数据，以及远程监控系统功能。

系统组成

LI-8250多路器（可选配蜂窝模块）

LI-7810 高精度CH4/CO2/H2O分析仪

1~8个长期监测气室（8200-104不透明长期监测室，或8200-104C透明长期监测室），连接8250-01可扩展至36通道

SoilFluxPRO土壤气体通量分析软件

LI-8250多路器

LI-8250内嵌通量计算和存储模块，灵活连接气体分析仪，自动执行土壤温室气体通量长期测量程序。

LI-8250多通道土壤CH4/CO2/H2O通量长期自动测量系统，同时连接36个测量室，实现了对多点土壤CH4、CO2、H2O通量的长期、连续监测。同时，该系统还可用于大气CO2、CH4、H2O廓线研究。另外，通过连接其它环境传感器，如太阳辐射、土壤温度和土壤水分传感器等，可研究环境条件与土壤温室气体通量的相关性。

长期测量室

8200-104不透明长期测量室

8200-104在前一代长期监测室的基础上设计。引入了标准的SDI-12接口，以便每个测量室纳入其他传感器的测量数据。

8200-104测量室罩子采用利于反光的白色珐琅，并配有遮光板，测量结束时罩子旋转离开测量土壤环位置，以尽可能减少对土体的干扰。设置后长期放置，定时自动测量。    8200-104C透明长期测量室

8200-104C专门用于净碳交换量（NCE）研究，测量时阳光透过透明罩，保持测量土体表面植物持续光合作用，测量结束时罩子旋转离开测量土壤环位置，设置后长期放置，定时自动测量。

SoilFluxPRO土壤气体通量分析软件

SoilFluxPROTM软件是土壤温室气体通量分析软件。使用该软件，用户可轻松实现温室气体浓度的空间可视化、数据变量的统计分析、土壤温室气体通量的重计算等一系列实用功能。

技术参数

LI-8250多路器

尺寸：38.5 cm L × 52 cm W × 18.5 cm H

重量：7.7 kg

防水性能：符合IEC IP55 标准

工作环境：温度–20 ~ 45℃，湿度0 ~ 95% RH，无冷凝

用户数据存储：8 GB

G P S ：准确度2.5 m CEP

覆盖范围：

气室距离LI-8250Z大半径：15.0 m（每个气室1条延长管线），或30.0m（经由8250-01连接2条延长管线）

气室距离LI-8250Z大直径：30.0 m（每个气室1条延长管线），或60.0m（经由2台8250-01连接共4条延长管线）

泵：与气室之间流速：~2 到 3 lpm，类型为隔膜泵（分析仪中的泵会对LI-8250中的气流进行亚采样）

气压传感器：

测量范围：20 ~ 110 kPa

传感器准确度：±0.4 kPa @ 50 ~ 110 kPa

分辨率：0.006 kPa

通讯

LED显示：供电，状态，网络，USB状态

连接：3个以太网接口，Wi-Fi（部分国家可用）

Wi-Fi兼容性：2.4 GHz, 802.11 a/b/g/n/ac

接口：

USB-A：1个，密封，用于连接LI-870 CO2/H2O分析仪

USB-A：2个标准，用于内部数据存储（文件导出）或Wi-Fi适配器

RJ-45以太网：3个密封，用于连接LI-COR痕量气体分析仪，本地以太网络，或蜂窝网络模块。接口亦可接入标准的非密封式RJ-45以太网线。

输出接口：RS-485 通讯及24 VDC供电，全双工，115200波特，+24 VDC输出（限于每个输出端口2.25 A ±15%）

供电

供电需求：10 ~ 30 VDC（可选120 VAC 或 240 VAC）。连接LI-870时，LI-8250为LI-870供电。其他分析仪须D立供电。系统总耗电量见下表

典型耗电量 (W)

仪器    待机    取样/移动   Z大/启动

LI-8250 4.8 15.6    18.2a

8250-01（每个） 0.8 9.2 11.0

8200-104 (每个) 0.36    4.8b    N/A

LI-870  5.0 5.0 14.0

注：a为LI-8250典型的Z大功率，没有额外的启动耗电

b 为其实打开或关闭过程中G率，不是采样期间功率  8250-770交流-直流电转换器

尺寸：15 cm L × 12.5 cm W × 8.5 cm H

重量：1.3 kg

防护性能：符合IEC IP55标准

工作环境：防尘防水性能符合IP55标准

工作温度–20 ~ 50℃

供电：100 ~ 240 VAC, 50/60 Hz, 120 VA

输出电压：12 VDC, 6.67 A

长期测量室8200-104（不透明）

尺寸（L×W×H）：48.3 cm×38.1 cm× 33.0 cm

重量：7.3 kg

气室体积：3955 cm3

测量土壤面积： 317.8 cm2

防护等级：IEC IP55

空气温度传感器

工作温度： -20 ~ 50 ℃

准确度：±0.3 ℃@ -20~50 ℃

光照传感器电流输入

量程：0-100 μA

分辨率：1.5 nA

准确度：±（读值的0.37%+8 nA）@-20~50 ℃

SDI-12通讯

Z大设备数：10

电压输出：12 VDC，200 mA

长期测量室8200-104C（透明）

尺寸（L×W×H）：48.3 cm×38.1 cm× 33.0 cm

重量：7.3 kg

气室体积：3955 cm3

测量土壤面积：317.8 cm2

防护等级：IEC IP55

空气温度传感器

工作温度： -20 ~ 50℃

准确度：±0.3℃@ -20~50℃

光照传感器电流输入

量程：0-100 μA

分辨率：1.5 nA

准确度：±(读值的0.37%+8 nA)@-20~50℃

SDI-12通讯

Z大设备数：10

电压输出：12 VDC，200 mA

LI-7810 高精度CH4/CO2/H2O 分析仪

CH4 测量

范围：0~ 100 ppm；

J确度(1σ)：0.07 ppb@ 2 ppm时60秒信号平均；0.18 ppb@ 2 ppm时10秒信号平均；0.25 ppb@ 2 ppm时5秒信号平均；0.60 ppb@ 2 ppm时1秒信号平均

Z大漂移：每24小时< 1 ppb；

响应时间(T10-T90): 从 0 到 2 ppm， 标准模式≤2 秒，高海拔模式≤3 秒。

CO2测量

范围：0 ~ 10,000 ppm；

J确度(1σ)：0.4 ppm@400 ppm时60秒信号平均；1.1 ppm@400 ppm时10秒信号平均；1.5 ppm@400 ppm时5秒信号平均；3.5 ppm@400 ppm时1秒信号平均H2O 测量

范围： 0~60,000 ppm

J确度(1σ)：5 ppm@10,000 ppm时60秒信号平均；14 ppm@10,000 ppm时10秒信号平均；20 ppm@10,000 ppm时5秒信号平均；45 ppm @10,000 ppm时1秒信号平均

常规技术参数

测量技术：光反馈-腔增强吸收光谱技术 (OF-CEAS)

测量频率：1次/秒

光腔体积: 低至6.41 cm3

流速: 标准模式250 sccm（标准毫升每分钟），高海拔模式150 sccm，连接小流量配件时70 sccm

总重量: 10.5 kg (含电池)

机箱尺寸(长×高×宽): 51 cm× 33 cm× 18 cm

操作温度范围: -25℃ ~ 45 ℃（无太阳直射的日常操作环境）

操作湿度范围：0~85% RH（无冷凝，无太阳直射的日常操作环境）

采样线湿度范围：0~99.9% RH（无冷凝）

操作气压范围: 70 ~ 110 kPa，高海拔模式50~110 kPa

连接方式: 以太网和 Wi-Fi

Wi-Fi 兼容性: 2.4 GHz，802.11 a/b/g/n/ac

功耗: 平稳运行时22W@25℃

交流供电: 包括通用电源适配器 (输入：100 ~ 240 VAC; 50 ~ 60 Hz; 输出24 VDC)

电池续航: 典型情况下2节电池工作8小时
