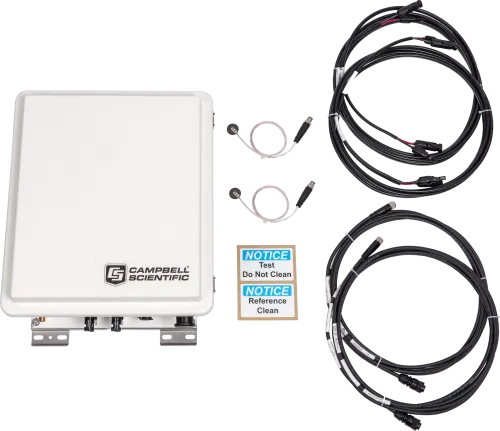

DustVue 系列太阳能模块污染测量传感器

DustVue™ 太阳能模块污垢传感器可测量和计算污垢损失指数，为太阳能行业提供评估和管理污垢对光伏电站性能影响所需的信息。

DustVue 的设计考虑到了易用性，可用于任何光伏装置。传感器包括以下内容：

由 CS241 模块背面温度传感器提供测量，该传感器已针对双面板进行了优化

用于组件温度测量和太阳能电池板污垢测量的预接线连接器

带有标准 Modbus 寄存器映射的 Modbus TCP 通信

数据过滤

备用电池和历史数据存储

可用选件：

安装电子设备外壳的多种选件

硅电池或薄膜太阳能电池板专用传感器

规格

DustVue 经过测试，保证符合标准 -40 至 +70 °C 无冷凝环境下的电气规格。

+70 °C 无冷凝环境下进行测试，保证符合电气规格。

污损指数的不确定性： ~1%

建议使用数据记录器

重新校准率： 每 3 年

DustVue 9

兼容太阳能电池板： 与Z高 700 W 的太阳能电池板兼容

符合标准： 符合 IEC 61724-1 (2021) 标准

模块背面温度测量

工作温度范围：-40 至 +150 °C

A 级 PRT 精度：±(0.15 + 0.002t) °C

元件类型： J密 1000 欧姆 A 级铂传感元件 (PT-1000)

Modbus TCP 通信

格式： TCP IP TCP IP

支持的功能 03

Modbus 地址 11

数据类型 32 位浮点数，CDAB

系统

时钟精度：每月 ±1 分钟

时钟分辨率 1 毫秒

程序执行 1 分钟

电源要求

充电器输入 (CHG)：16 至 32 VDC，限流 0.9 A。

太阳能电池板输入。

外部电池 (BAT)： 12 伏直流，7 安时铅酸电池，典型值

内置锂电池：3 V 纽扣电池 CR2016（Energizer），用于电池时钟。6

在没有外部电源的情况下，使用寿命为 6 年。

DustVue 10

典型电源要求

睡眠：1.5 mA

带

模拟测量： 5 mA

USB 电源（USB）： 用于编程和有限功能

6维护按钮

按下 < 5 秒： 记录参考面板的清洁情况。建议根据现场和用户要求

至少每周一次，视现场和用户要求而定

按 > 5 秒： 记录清洁
