风速风向传感器05103/05103L/05103V

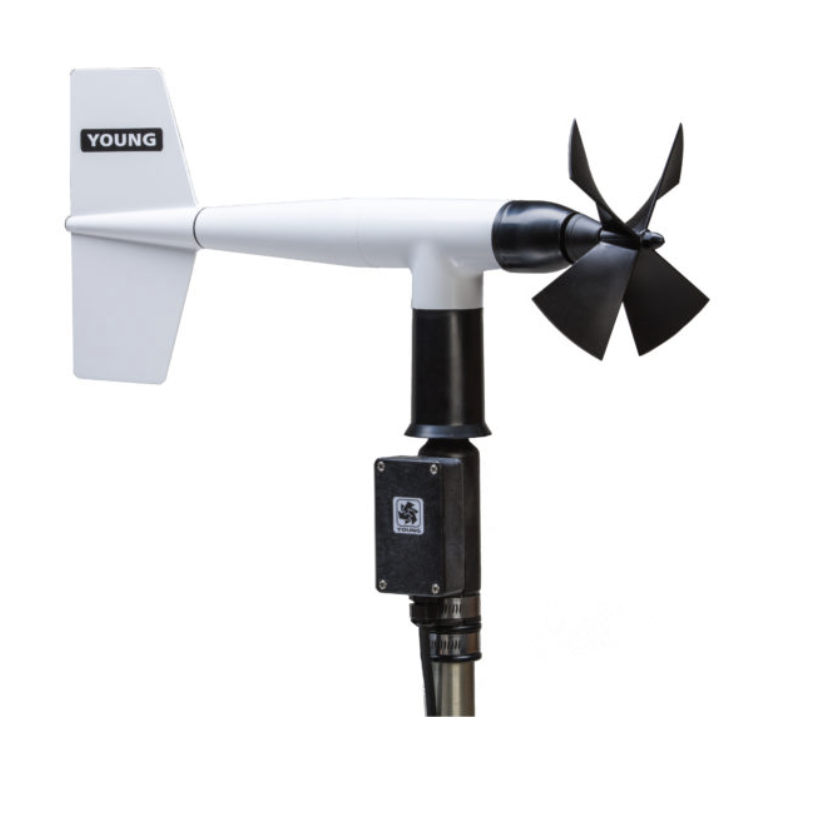

YOUNG Model 05103风速监测仪用于测量水平风速与风向。该仪器Z初为海洋数据浮标设计，结构坚固耐腐蚀，同时兼具高精度与轻量化特性。其四叶螺旋桨式风轮通过旋转产生交流正弦波信号以测定风速，风向则由内置J密电位计的叶片装置确定。 传感器主体采用抗 紫 外 线塑料材质，搭配不锈钢及阳J氧化铝部件。不锈钢滚珠轴承配备轻触式聚四F乙烯密封圈及宽温润滑脂，有 效防止污染物侵入。传感器可安装于标准1英寸IPS管道，随附的定向安装环与传感器底座啮合，便于维护时拆卸后保持原定向。 传感器底部的接线盒采用小型夹式连接器完成接线（无需专用连接器）。

风速监测仪另提供0-5 VDC输出型号05103V及4-20 mA输出型号05103L（两型号均支持0-100 m/s风速及0-360°角度量程）。 05103L型号T荐用于高噪声环境或长电缆安装场景，典型电缆长度为300米（1,000英尺）及以上，Z长可达数公里。

范围：

风速：0-100 m/s（224 mph）

方位角：机械360°，电子355°（5°开度）

精度：

风速：±0.3 m/s（0.6 mph）或读数的1%

风向：±3°

阈值：

螺旋桨式：1.0 m/s（2.2英里/小时）

风向标式：1.1 m/s（2.4英里/小时）

动态响应：*

螺旋桨距离常数（63%恢复率）：2.7 m（8.9英尺）

风向标延迟距离（50%恢复率）：1.3 m（4.3英尺）

阻尼比：0.3

阻尼自然波长：7.4米（24.3英尺）

无阻尼自然波长：7.2米（23.6英尺）

信号输出：

风速：磁感应交流电压，每转3脉冲。1800转/分（90赫兹）=8.8米/秒（19.7英里/小时）

风向：导电塑料电位器输出直流电压——电阻10KΩ，线性度0.25%，预期寿命5000万转

电源要求：

电位器激励：Z大15VDC

工作温度：

-50至50°C

尺寸：

总高度：37厘米（14.6英寸）

总长度：55厘米（21.7英寸）

螺旋桨：直径18厘米（7英寸）

安装接口：直径34毫米（1.34英寸）（标准1英寸管道）

重量：

1.0千克（2.2磅）

运输重量：

2.3千克（5磅）

型号05103V：

信号输出：0-5.00 VDC满量程

电源要求：8-24 VDC（12 VDC时5 mA）

型号05103L：

信号输出：4-20 mA满量程

电源要求：8-30 VDC（Z大40 mA
