05106海洋风监测仪YOUNG风速风向监测仪

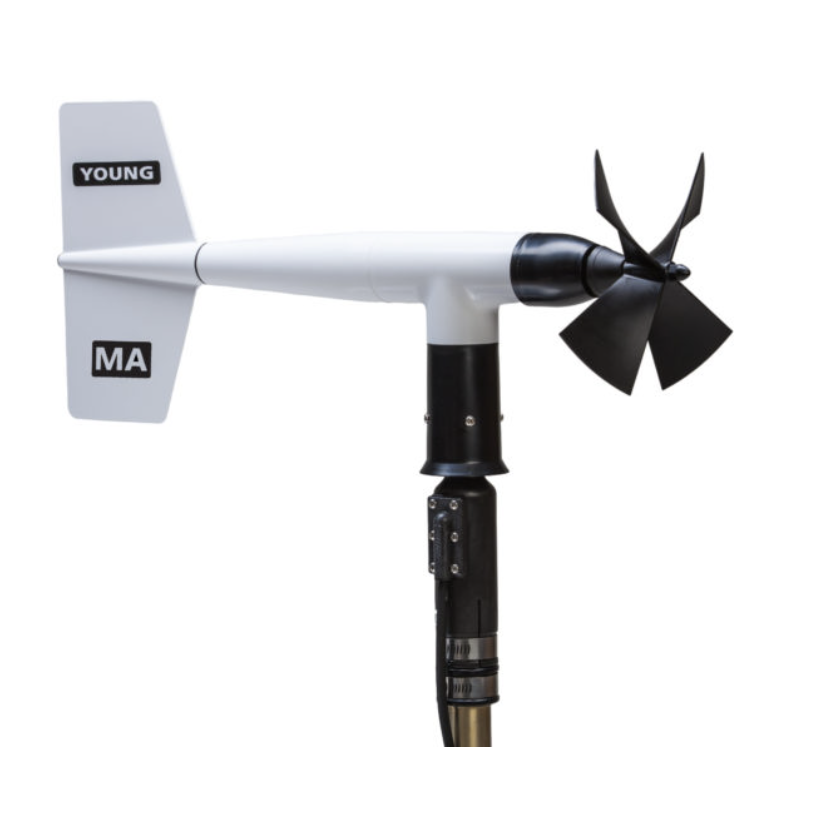

YOUNG 05106型风速风向监测仪-MA可测量水平风速与风向。其工作原理与05103型相似，采用耐腐蚀陶瓷轴承及强化垂直组件，以应对海洋环境的严苛挑战。 传感器提供多种线缆长度选项，线缆通过密封胶囊固定于传感器内部。风速直接输出为交流正弦波信号，风向则通过J密电位器输出。本传感器适配标准1英寸IPS管道，随附安装定位环。

另可选配型号19120浪涌保护组件，兼具电缆终端接线盒功能与额外电瞬态浪涌防护能力。另有D立信号调 理设备可将传感器信号转换为0-5V（型号05603C）或4-20mA（型号05631C）。 上述三款设备均采用防风雨外壳密封，并配备安装硬件（型号19120通常不与型号05603C或05631C配合使用）。

范围：

风速：0-100 m/s（224 mph）

方位角：机械360°，电子355°（5°开度）

精度：

风速：±0.3 m/s（0.6 mph）或读数的1%

风向：±3°

阈值：

螺旋桨式：1.0 m/s（2.4 mph）

风向标式：1.0 m/s（2.4 mph）

动态响应：*

螺旋桨距离常数（63%恢复率）2.7 m（8.9 ft）

风向标延迟距离（50%恢复率）1.3 m（4.3 ft）

阻尼比：0.3

阻尼自然波长：7.4 m (24.3 ft)

无阻尼自然波长：7.2 m (23.6 ft)

信号输出：

风速：磁感应交流电压，每转3脉冲。1800 rpm (90 Hz) = 8.8 m/s (19.7 mph)

方位角：导电塑料电位器输出模拟直流电压 - 电阻10KΩ，线性度0.25%，预期寿命5000万转

电源要求：

电位器激励电压：Z大15 VDC

工作温度：

-50至60°C

传感器电缆：

配备防水接线端子电缆用于电气连接。标准长度为3米、8米和12米。

若需更长电缆，可使用用户自备的接线盒或连接器。

尺寸：

整体高度：37厘米（14.6英寸）

整体长度：55厘米（21.7英寸）

螺旋桨：直径18厘米（7英寸）

安装接口：直径34毫米（1.34英寸）（标准1英寸管道）

重量：

1.0千克（2.2磅）

运输重量：

2.3千克（5磅）

型号05603C：

风速传感器接口

信号输出：0-5.00 VDC满量程

电源要求：8-24 VDC（12 VDC时5 mA）

工作温度：-50至60°C

型号 05631C：

风线驱动器

信号输出：4-20 mA满量程

电源要求：12-30 VDC（Z大40 mA）

工作温度：-50至60°C）
