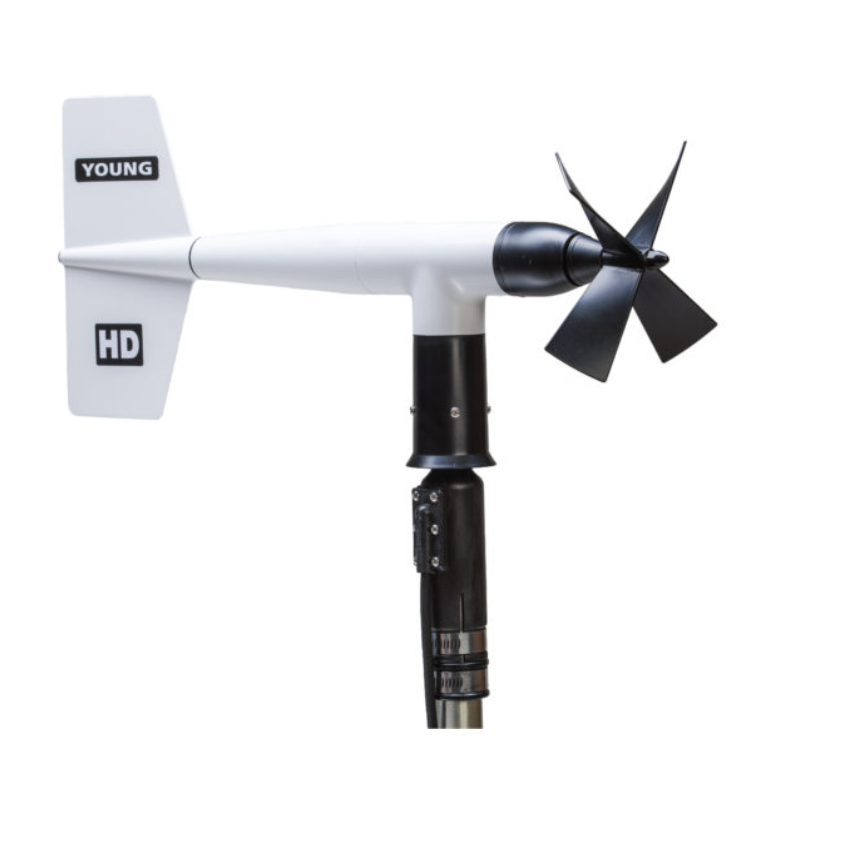

重型风速监测仪-HD 05108

YOUNG 05108型风速风向监测仪可测量水平风速与风向。该传感器与05106型号具备诸多相同特性，包括采用耐腐蚀陶瓷轴承及1/4英寸直径螺旋桨轴。其高升角螺旋桨设计能在同等风速下实现更低转速，从而延长轴承使用寿命。 风速直接输出为交流正弦波，风向则通过J密电位器输出。传感器可安装于标准1英寸IPS管道，随附安装定位环。

另可选配型号19120浪涌保护组件，兼具电缆终端接线盒功能与额外电瞬态浪涌防护。另备信号转换装置可将传感器信号转换为0-5V（型号05608C）或4-20mA（型号05638C）。 上述三款设备均采用防风雨外壳，并配备安装硬件（型号19120通常不与型号05603C或05631C配合使用）。

范围：

风速：0-100 m/s（224 英里/小时）

方位角：机械360°，电气355°（5°开度）

精度：

风速：±0.3 m/s（0.6 英里/小时）或读数的1%

风向：±3 度

阈值：*

螺旋桨：1.0 m/s（2.2 mph）

风向标：1.0 m/s（2.2 mph）

动态响应：*

螺旋桨距离常数（63%恢复率）2.7 m（8.9 ft）

风向标延迟距离（50%恢复率）1.3 m（4.3 ft）

阻尼比：0.3

阻尼自然波长：7.4米（24.3英尺）

无阻尼自然波长：7.2米（23.6英尺）

信号输出：

风速：磁感应交流电压，每转3脉冲。1800转/分（90赫兹）=15.0米/秒（33.6英里/小时）

方位角：导电塑料电位器模拟直流电压——电阻10千欧姆，线性度0.25%，预期寿命——5000万转

电源要求：

电位器激励：最大15 V直流

工作温度：-50至60°C

传感器电缆：

配备防水接线端子电缆用于电气连接。标准长度为3米、8米和12米。

若需更长电缆，可使用用户自备的接线盒或连接器。

尺寸：

整体高度：37厘米（14.6英寸）

整体长度：55厘米（21.7英寸）

螺旋桨：直径18厘米（7英寸）

安装接口：直径34毫米（1.34英寸）（标准1英寸管道）

重量：1.0千克（2.2磅）

运输重量：

2.3千克 (5磅)

型号05608C：

风速传感器接口

信号输出：0-5.00 VDC满量程

电源要求：8-24 VDC（12 VDC时5 mA）

工作温度：-50至60°C

型号05638C：

风线驱动器

信号输出：4-20 mA

信号输出：4-20 mA满量程

电源要求：12-30 VDC（最大40 mA）

工作温度：-50至60°C
