AQ风速监测仪05305 / 05305L / 05305V

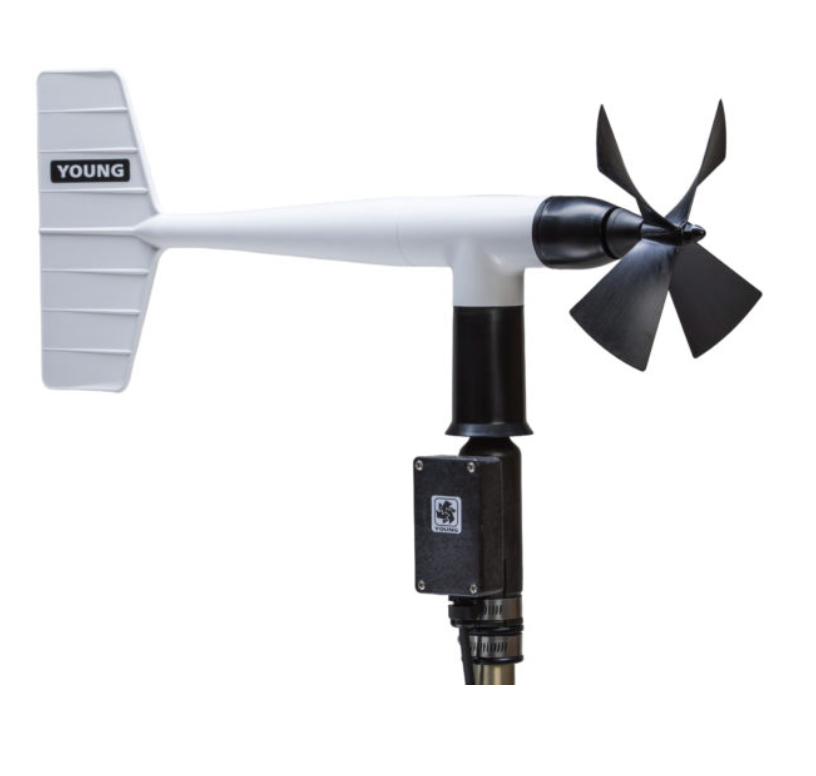

YOUNG 05305型风速监测仪-AQ可测量水平风速与风向。该传感器基于05103型号改进，为满足多种空气质量规范而设计。轻质碳纤维热塑性塑料（CFT）螺旋桨用于测风速，旋转时产生交流正弦波信号。 风向则由轻质平衡风向标确定，该风向标连接J密电位计，置于内部壳体中。 传感器主体采用抗 紫 外 线塑料，搭配不锈钢阳J氧化铝部件。可安装于标准1英寸IPS管道，随附定位环可与传感器底座啮合，便于维护时拆卸后保持方向一致。接线采用小型夹式连接器（无需专用接头），集中于传感器底部的接线盒内。

风速监测仪-AQ另提供0-5 VDC输出型号05305V及4-20 mA输出型号05305L（两型号均支持0-100 m/s风速及0-360度风向量程）。 05305L型号用于高噪声环境或长距离布线场景，典型布线长度为300米（1000英尺）及以上，Z长可达数公里。

范围：

风速：0-50 m/s（112 英里/小时）

方位角：机械360°，电子355°（5°开度）

精度：

风速：±0.2 m/s（0.4 英里/小时）或读数的1%

风向：±3 度

阈值：*

螺旋桨：0.4 m/s（0.9 mph）

风向标：0.5 m/s（1.0 mph）@10度

动态响应：*

螺旋桨距离常数（63%恢复率）2.1 m（6.9 ft）

风向标延迟距离（50%恢复率）1.2 m（3.9 ft）

阻尼比：0.45

阻尼自然波长：4.9米（16.1英尺）

无阻尼自然波长：4.4米（14.4英尺）

信号输出：

风速：磁感应交流电压，每转3脉冲。1800转/分（90赫兹）=8.8米/秒（19.7英里/小时）

风向：导电塑料电位器输出直流电压——电阻10KΩ，线性度0.25%，预期寿命5000万转

电源要求：

电位器激励：Z大15VDC

工作温度：

-50至50°C

尺寸：

总高度：38厘米（15.0英寸）

总长度：65厘米（25.6英寸）

螺旋桨：直径20厘米（7.9英寸）

安装接口：直径34毫米（1.34英寸）（标准1英寸管道）

重量：

0.7千克（1.5磅）

运输重量：

2.3千克（5磅）

型号 05305V：

信号输出：风速：0-2.5 VDC（0-50 m/s）；风向：0-5 VDC（0-360 度）

电源要求：8-24 VDC（12 VDC 时 5 mA）

型号 05305L：

信号输出：4-20 mA 满量程

电源要求：8-30 VDC（Z大40 mA）
