串行输出风速监测仪09101 / 09106海洋环境

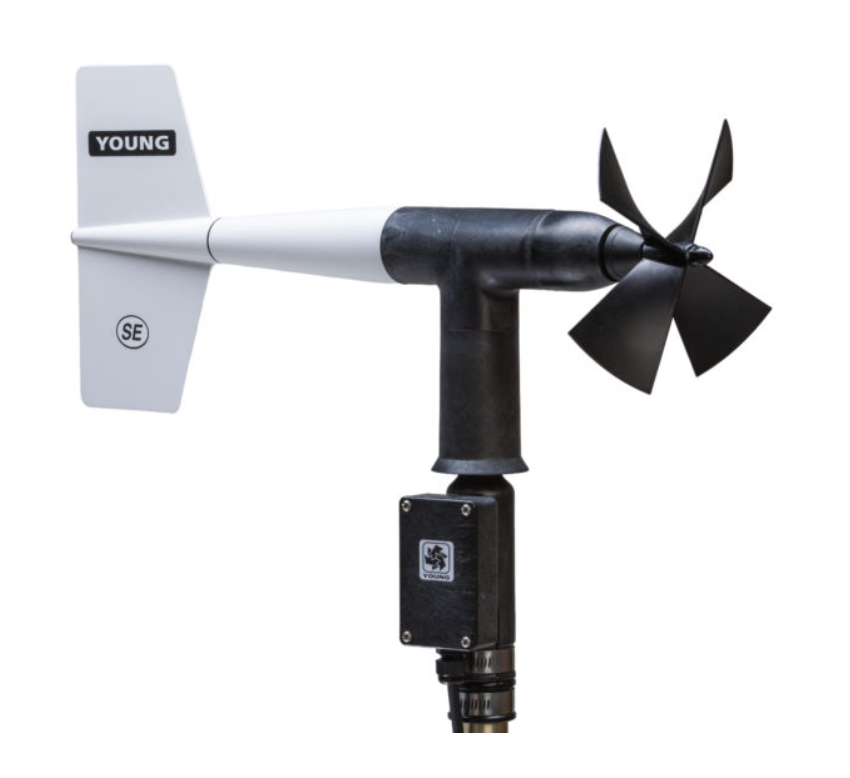

YOUNG 09101型风速监测仪-SE可测量水平风速与风向。该设备采用与05103型号相同的螺旋桨，通过感应固定线圈中的频率信号测定风速，并借助与风向叶片耦合的光电编码器确定风向。所有信号经内置微处理器转换为串行或模拟电压输出。 传感器采用紫外线稳定塑料材质，搭配不锈钢部件。可安装于标准1英寸IPS管道，随附定位环可与传感器底座啮合，便于维护时拆卸后保持方向一致性。 传感器底部的接线盒采用小型夹式连接器完成接线（无需专用连接器）。

YOUNG 09106型风速监测仪-SE-MA是09101型的改良版本。该型号采用耐腐蚀陶瓷轴承及强化垂直组件，可承受海洋环境的严苛考验。

量程：

风速：0-100 m/s（224 mph）

方位角：360°

分辨率：

风速：0.1单位（m/s、节、mph、km/h）

风向：1度

精度：

风速：±0.3米/秒（0.6英里/小时）或读数的1%

风向：±2度

阈值：*

螺旋桨式：1.0米/秒（2.2英里/小时）

风帆式：1.1米/秒（2.5英里/小时）

动态响应：*

阻尼比：0.3

阻尼自然波长：7.4 m (24.3 ft)

无阻尼自然波长：7.2 m (23.6 ft)

可用输出：

电压输出：

风速：0-5 VDC = 0-100 m/s

风向：0-5 VDC = 0-540 度

串行RS-485：

RMY、NCAR或NMEA协议

轮询或连续输出

默认配置型号09101：

连续串行输出

RMY协议

9600波特率

风速单位：米/秒

默认配置型号09106：

连续串行输出

NMEA协议

4800波特率

风速单位：米/秒

电源要求：

11-24 VDC，20 mA

工作温度：

-50至50°C

尺寸：

整体高度：37厘米（14.6英寸）

整体长度：55厘米（21.6英寸）

螺旋桨：直径18厘米（7.0英寸）

安装接口：直径34毫米（1.34英寸）（标准1英寸管道）

重量：

1.0千克（2.2磅）

运输重量：

2.3千克（5磅）
