Spectrum光谱分析与高速模拟输入模块

光谱分析与高速输入模块——提供三通道或九通道版本——为模拟输入提供高速同步采样功能，配备专用模拟输入硬件，包括放大器、滤波器和模数转换器（ADC）。

产品规格

工作温度范围    -40°C 至 +70°C

存储温度    -55°C 至 +85°C

防护等级    IP20

湿度    0% 至 99%（无冷凝）

通道数量

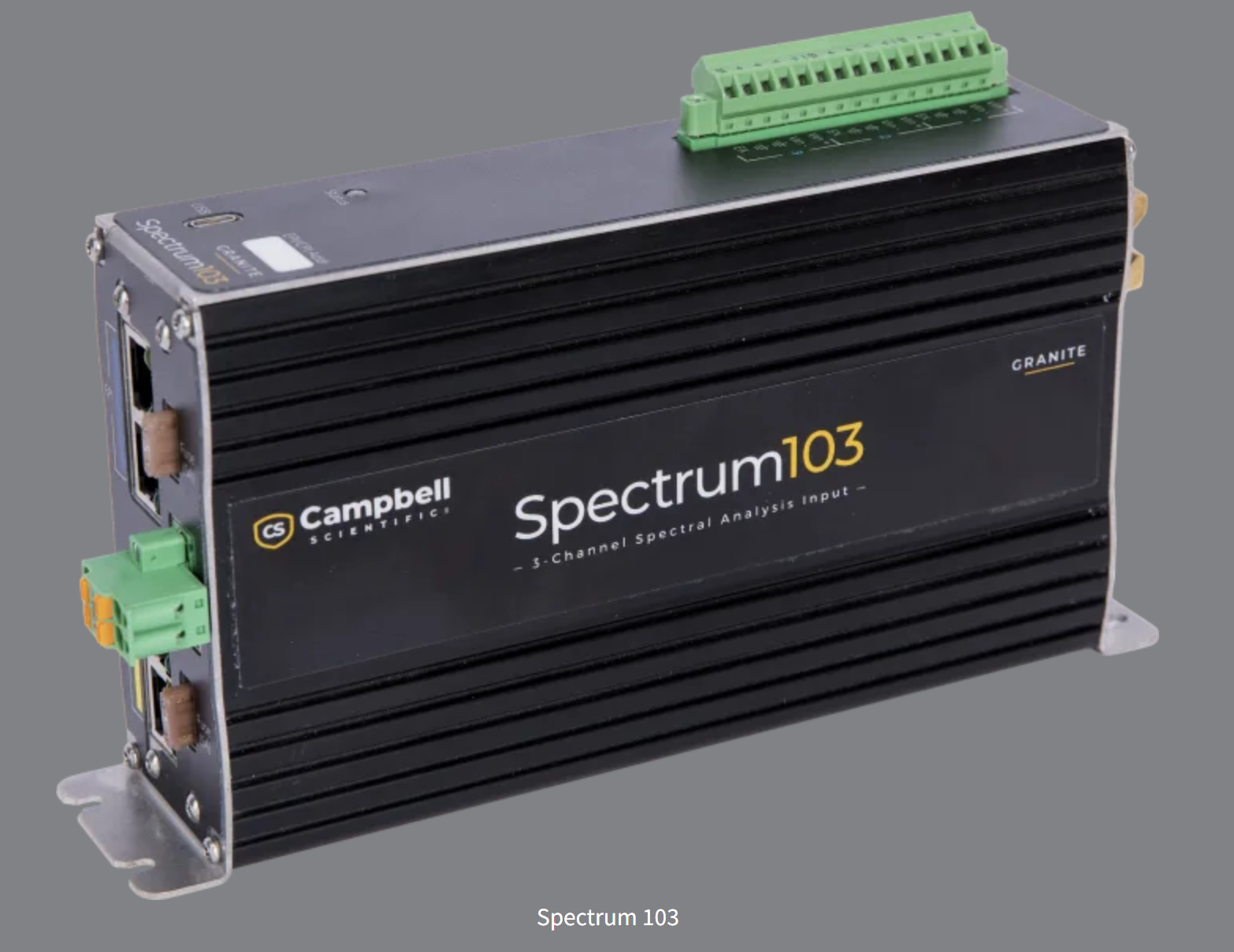

三通道差分（Spectrum 103）

九差分通道（Spectrum 109）

输入范围    ±10000 mV、±5000 mV、±1000 mV 及 ±200 mV

共模输入电压    ±15 Vdc

J对Z大输入电压    ±16 Vdc

模数转换器    32位SAR模数转换器

测量精度 @ 20°C    ±(读数的0.04% ±130 μV)

注：精度规格不包含传感器误差或测量噪声。

输入电阻    80 MΩ

输入时间常数    230 ns

输入偏置电流    典型值5 nA，Z高值@ 50°C

处理器    带浮点运算单元的32位数字信号处理器

处理器速度    400 MHz

内存    128 MB SRAM

电源要求    10至30 V直流电压

尺寸    21.6 x 13.7 x 7.6 cm（8.5 x 5.4 x 3.0英寸）；需额外预留线缆安装空间

重量    1.6 kg（3.53磅）
