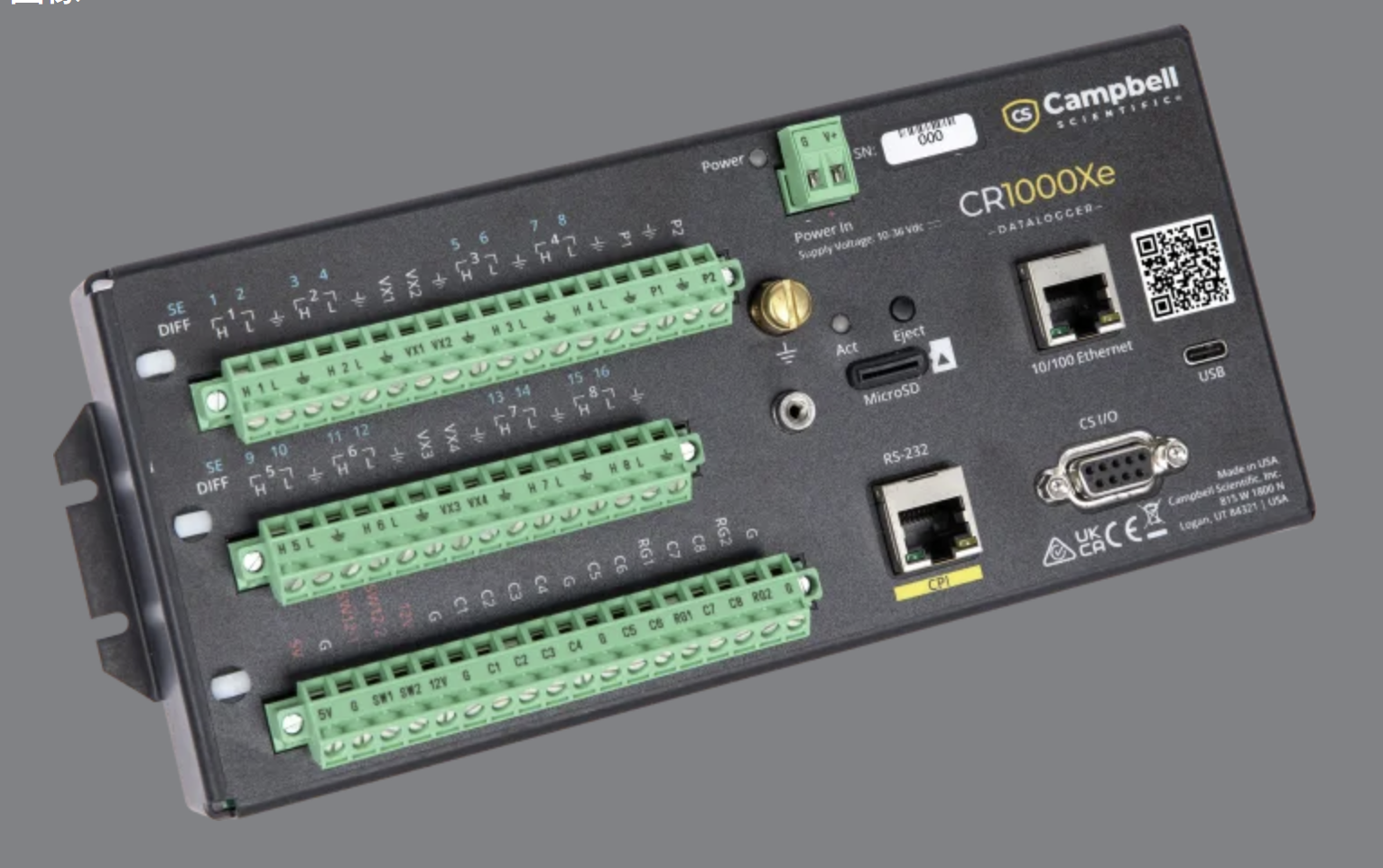

CR1000Xe测量控制数据采集器CAMPBELL

CR1000Xe可为各类应用提供测量与控制功能。为远程环境应用包括水文气象站（HydroMet）、太阳能资源评估与监测（SRA/SRM）、水坝与矿山（岩土工程）以及环境系统的广泛研究目标。

CR1000Xe作为低功耗设备，可测量模拟与数字传感器数据，处理并存储测量结果，兼容各类通信链路。其数据与程序存储于非易失性闪存中。内置编程语言（与所有Ca mpbell Scientific数据记录仪通用）使用户能够创建完全契合应用需求的定制化 解决方案。

产品规格

工作温度范围

-40°C 至 +70°C（标准）

-55°C 至 +85°C（扩展）

存储温度范围    -60°至+85°C

工作湿度    0–10 0% RH，无冷凝环境

Z大扫描速率    1000 Hz

外壳材质    阳J氧化铝

模拟输入    16路单端或8路差分（可单独配置）。其中两路模拟输入可原生测量4至20 mA或0至20 mA。

脉冲计数器    10路（P1至P2及C1至C8）

电压激励端子    4路（VX1至VX4）

Z大源/漏电流

±40 mA（电压激励）

50 mA（稳压3.3或5 V）

通信端口

USB-C

以太网

RS-232

RS-485

RS-422

CS I/O

CPI

数据存储插槽    microSD

开关式12伏电源    2个端子，另含CS I/O第8脚

数字I/O    8个端子（C1至C8）可配置为数字输入/输出。包含状态高/低、脉宽调制、外部中断、沿定时、开关闭合脉冲计数、高频脉冲计数，以及UART、RS-232、RS-485、SDM、SDI-12、I2C和SPI串行通信功能。部分功能的端子可成对配置为5V或3.3V逻辑电平。

输入X 制    ±5V

模拟电压精度

精度规格不包含传感器或测量噪声。

0°C至40°C时：±(测量值的0.04% + 偏移量)

-40°C至+70°C时：±(测量值的0.06% + 偏移量)

-55°C至+85°C时：±(测量值的0.08% + 偏移量) (扩展温度范围)

ADC    24位

电源要求    10至36 Vdc输入

实时时钟精度    ±3分钟/年（可选G P S校正至±10微秒）

互联网协议    以太网、PPP、RNDIS、ICMP/Ping、自动IP（APIPA）、IPv4、IPv6、UDP、TCP、TLS（v1.2）、DNS、DHCP、SLAAC、Telnet、HTTP(S)、S F TP、FTP(S)、POP3/TLS、NTP、S M TP/TLS、SNMPv3、 CS I/O IP、MQTT(S)

通信协议    CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3外站、UDP、NTCIP、NMEA 0183、I2C、SPI、Ca m pbellCloud HTTPS/MQTTS等

CPU使用及Z终存储的电池备份SRAM    4 MB

数据存储    4 MB SRAM + 72 MB 闪存（可通过可拆卸microSD闪存卡扩展至16 GB）

空闲电流消耗，平均值    < 2.0 mA（12 Vdc）

工作电流消耗，平均值

1.1 mA（1 Hz扫描 @ 24 Vdc）

2 mA（1 Hz扫描 @ 12 Vdc）

57 mA（12 Vdc 时 20 Hz 扫描）

尺寸    23.8 x 10.1 x 6.2 cm (9.4 x 4.0 x 2.4 in.)

需额外预留线缆安装空间

重量    0.86 kg (1.9 lb)
