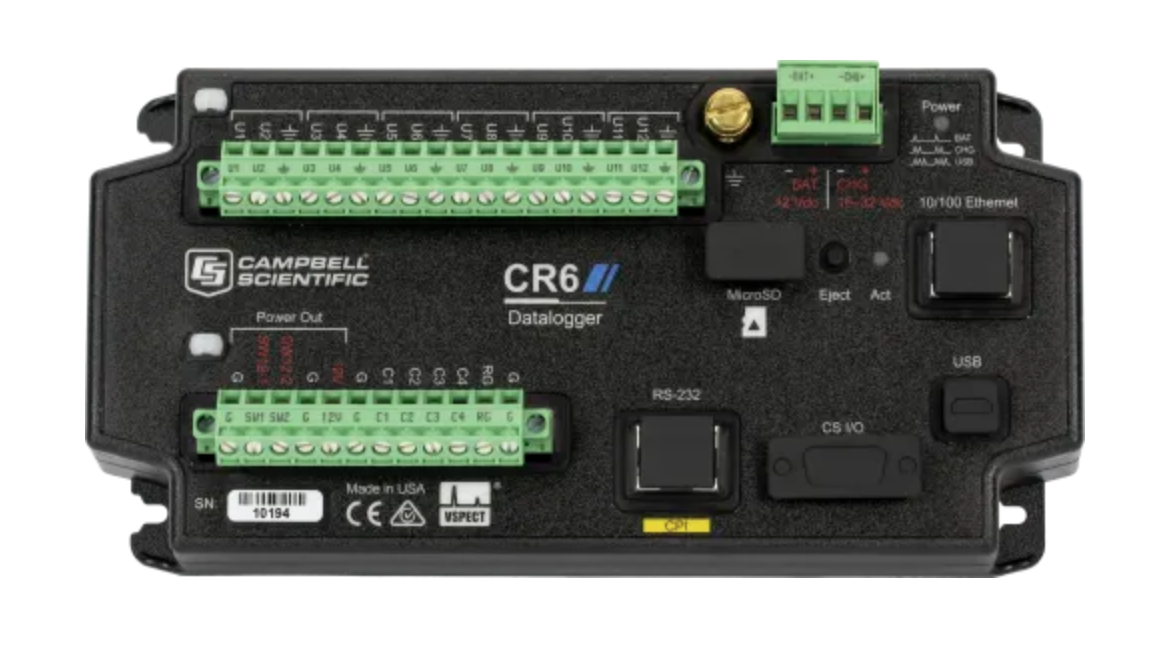

CR6自动化监测平台

CR6具边缘设备与网 关功能的监测平台，具备连接能力，采用行业标准的坚固设计，支持通用传感器兼容性与通信选项，并集成VSPECT振弦测量功能。

可过滤传感器外部噪声，并提供振弦测量质量的诊断信息。

产品规格

工作温度范围

-40°至+70°C（标准）

-55°至+85°C（扩展）

无冷凝环境

Z大扫描速率    1000 Hz

外壳材质    高抗冲击聚碳酸酯与抗 紫 外 线热塑性弹性体，回收代码7

模拟输入    Z多12路单端或6路差分（CR6配备12个通用[U]端子和4个控制[C]端子，可编程实现多种功能。模拟输入、开关激励和数字端口数量均基于所有端口配置相同的前提计算）

通用输入    12个可独 立配置的模拟/数字功能输入端口

脉冲计数器    16个（C1至C 4及U1至U12）

通信端口

以太网

USB Micro B

CS I/O

CPI

RS-485

RS-422

SDI-12

数据存储端口    microSD

开关式12伏电源    2个端子

数字I/O    16个端子（C1至C 4，U1至U12）可配置为数字输入/输出。部分功能可成对配置为5V或3.3V逻辑电平。

输入限值    ±5V

模拟电压精度

精度规格不包含传感器或测量噪声。

±(测量值的0.04% + 偏移量)（0°C至40°C）

±(测量值的0.06% + 偏移量)（-40°C至+70°C）

±(测量值的0.08% + 偏移量)（-55°C至+85°C，扩展温度范围）

ADC    24位

充电端子特性（CHG+和CHG-）

来自电源转换器或太阳能电池板的输入

限ES1 PS2能源（符合IEC/AS/NZS 62368-1:2022条款5和7定义的能源类别1[ES1]和电源类别2[PS2]）

16至32 Vdc

12 Vdc 输入电流限 制

20°C 环境下保持电流限 制 1.1 A

电池端子特性（BAT+ 和 BAT-）

限 12 Vdc 电压输入

20°C 环境下保持电流限 制 2.5 A

实时时钟精度    每年±3 分钟（可选 G P S 校正至 ±10 微秒）

互联网协议    以太网、PPP、RNDIS、ICMP/Ping、自动IP（APIPA）、IPv4、IPv6、UDP、TCP、TLS（v1.2）、DNS、DHCP、SLAAC、Telnet、HTTP(S)、S FTP、FTP(S)、POP3/TLS、NTP、S M TP/TLS、SNMPv3、 CS I/O IP、MQTT

通信协议    CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI等

CPU使用及Z终存储的电池备份SRAM    4 MB

数据存储    4 MB SRAM + 72 MB 闪存（通过可拆卸microSD闪存卡可扩展至16 GB存储容量）

空闲电流消耗，平均值

假设BAT端子接12 Vdc电源；若使用CHG端子则增加2 mA。

< 1 mA

有源电流消耗，平均值

假设BAT端子为12 Vdc；若使用CHG端子则增加2 mA。

3 mA（1 Hz扫描）

67 mA（20 Hz扫描）

静态振弦测量    支持

尺寸    21.0 x 10.2 x 5.6 厘米（8.3 x 4.0 x 2.2 英寸）

需额外预留线缆及引线空间。

重量    0.42 至 0.52 千克（0.92 至 1.15 磅），具体取决于所选通信选项
