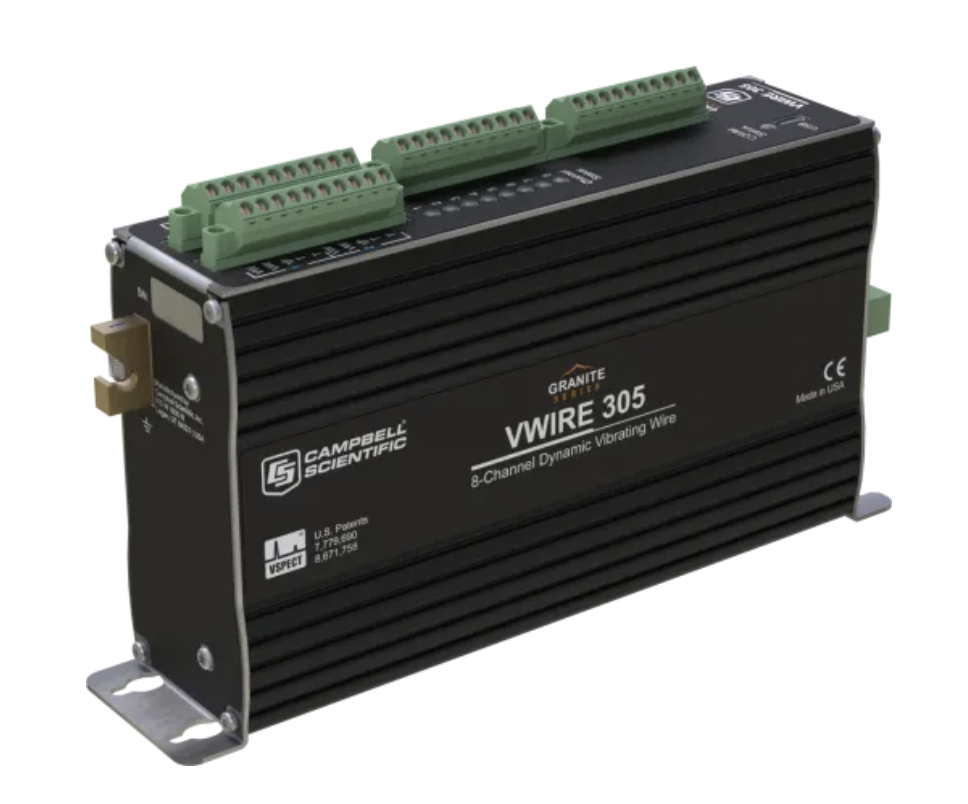

Granite VWire 305八通道动态振弦分析仪

Granite™ VWire 305 是一个用于标准振动线传感器动态测量的八通道接口。使用VWire 305接口，可以以“动态”速率操作任何标准振弦传感器。

该接口频谱振弦分析技术（VSPECT®）测量激励之间导线的谐振频率。VSPECT提并通过基于频率内容区分信号和噪声来限 制外部噪声的影响。信号可以在更恶劣的噪声环境中通过更长的电缆传输，在传感器和数据采集系统的选址方 面 具有灵活 性，同时提供传感器诊断。

产品规格

-注意-    电气规格在-40°至+70°C范围内有 效，适用于无冷凝环境，除非另有说明。扩展电气规格在-55°至+85°C范围内 有 效，适用于无冷凝环境。

工作温度范围

-40°至+70°C（标准）

-55°至+85°C（扩展）

扫描速率    20、50、100、200或333 Hz（取决于传感器的谐振频率）

CPI波特率    可在25 kbps至1 Mbps范围内选择

输入电阻    5千欧姆

激励电压范围    0至±3伏（峰峰值6伏）

激励电压分辨率    26毫伏

测量频率精度    ±(读数值的0.005% + 测量分辨率)

无损伤持续输入电压    -0.5至+7.1伏

USB    提供USB 2.0全速接口用于连接设备至个人电脑。（该端口专用于模块配置、更新传输及与动态振弦工具箱软件通信。USB端口不适用于Y久性数据采集系统。）

CPI    用于连接数据记录仪。波特率可在50 kbps至1 Mbps间选择。（允许的电缆长度因波特率、节点数量、电缆质量及噪声环境而异，但在适当条件下Z长可达2,500英尺。）

安装方式    标准1英寸网格（可选配DIN导轨安装）

尺寸    20.3 x 12.7 x 5.1厘米（8 x 5 x 2英寸）

重量    816.47克（1.8磅）
