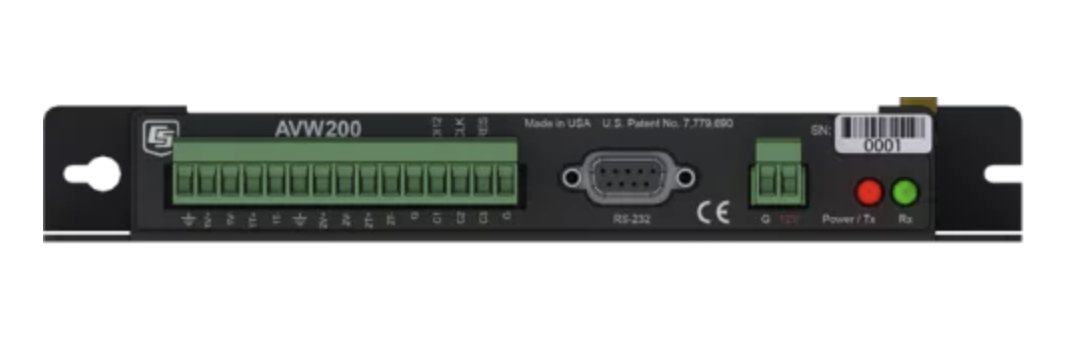

A VW200振弦式接口

A VW200 振弦频谱分析仪模块接数据采集器测量无线振弦式应变计，压力传感器，压强计，斜度仪，压式传感器等。

产品规格

除非另有说明，电气规格在-25°至+50°C范围内有 效。需在无冷凝环境下使用。

可测振弦传感器数量    分析仪模块Z多可连接2个振弦传感器。通过AM16/32系列多路复用器可测量更多传感器。

电源要求    9.6至16 Vdc

模拟输入/输出    2路差分(DF)振弦测量（V+和V-）及2路单端(SE)比值式电阻半桥测量（T+和T-），用于振弦传感器板载温度传感器。

数字控制端口    3个数字控制端口（C1–C3）

C1作为SDI-12输入输出通信端口。

C2作为多路复用器控制的时钟输出端口。

C3作为多路复用器控制的复位输出端口。

RS-232端口    1个9针RS-232端口（用于连接数据记录仪的COM端口）

测量分辨率    0.001 Hz均方根值（±250 mV差分输入范围；-55°至+85°C）

测量精度    读数的±0.013%（±250 mV差分输入范围；-55°至+85°C）

输入电压范围    ±250 mV（差分）用于振弦式输入

共模范围    ±25 V

波特率    1200至38.4 kbps可选（ASCII协议采用1起始位+1停止位+8数据位+无奇偶校验）

内存

128或512 kB SRAM

2 MB操作系统闪存

欧盟合规声明标准    IEC61326:2002

尺寸    21.6 x 11.18 x 3.18 厘米（8.5 x 4.4 x 1.25 英寸）

重量    0.43 千克（0.95 磅）

典型电流消耗 @ 12 Vdc

静态，无线电关闭    ~0.3 mA

无线电占空比 1 s    ~3 mA（含静态电流）

无线电常开    ~26 mA（无线电发射电流 100 mA）

RS-232通信活动状态    ~6 mA（通信停止3秒后电流降至静态值）

测量模式    ~25 mA（2秒平均值）
