GRANITE ™ VOLT 116模拟量测量扩展模块CAMPBELL

概述

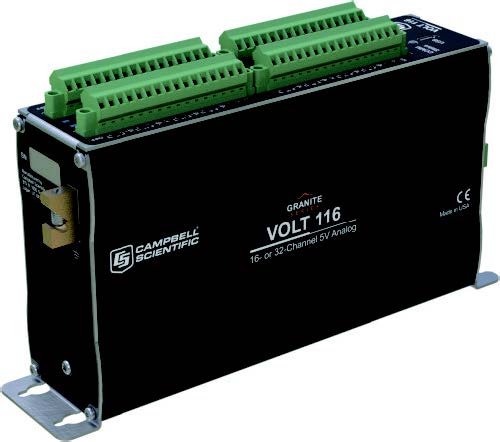

GRANITE ™ VOLT 116 是一个模拟输入模块，可以方便地扩展CR 系列数据采集系统。VOLT 116 有16 个差分或32 个单端输入通道和4 个激励通道。它同时提供2 个12V 端口和2 个开关12V 端口为外设供电，以及四个5V 端口作为外部供电控制。

VOLT 116 具有24 位模数转换和低噪声模拟前端，为您提供卓 越的模拟测量。该模块还支持周期平均测量，并包括电流和电压激励通道。

优势与特点

24 位ADC 和低噪声模拟量输入

通过CPI 总线扩展通道

高同步性实现多通道同步扩展

可用于逻辑编程融入复杂系统工程

可编程的噪音抑 制

CANbus 2.0 A/B 输出可选（-XD 版本）

USB 2.0 接口，基于PC 连接

规格

- 备注- 其他规格参数请参考 GRANITE ™ VOLT 116 产品手册

安装 ：标准1 英寸方格 (可安装于DIN 轨道)

工作温度 ：-40° 至+70°C( 标准)

       -55° 至+85°C( 扩展)

通道数量： 16 个差分或32 个单端

模拟输入： 16 个差分或32 个单端量程 ±5000mV, ±1000mV, ±200mV.24 位 ADC)

Z大多路复用 ：3.0kHz( 使用快速输入设置 采样率 [100μs])

Z大突发模式采样率 ：30 kHz

输入量程： ±5000mV,±1000mV, 和±200mV

周期平均 ：模拟输入通道的传统周期平均

CPI ：用于连接数据采集器, 波特率 50kbps 至1 Mbps。( 线缆长度取 决于信号传输的波特率、节点数、 线缆质量及噪声环境， 一般较好 条件下可达700m)

USB： USB2.0全速连接，方便接入PC

(端口用于模块配置，也可通过 Device Configuration Utility 下载固 件升级。)

保修 ：因材质以及工艺问题导致的缺陷一年内保修

尺寸：20.3x12.7x5.1cm(8x5x2in.)

重量： 0.9kg(1.95lb)

供电需求： 9.6 至 32 Vdc

预计精度： ±(0.04% 读数+ 偏移) 0° 至 40°C

       ±(0.06% 读数+ 偏移) -40° 至+70°C

       ±(0.08% 读数+ 偏移) -55° 至+85°C
