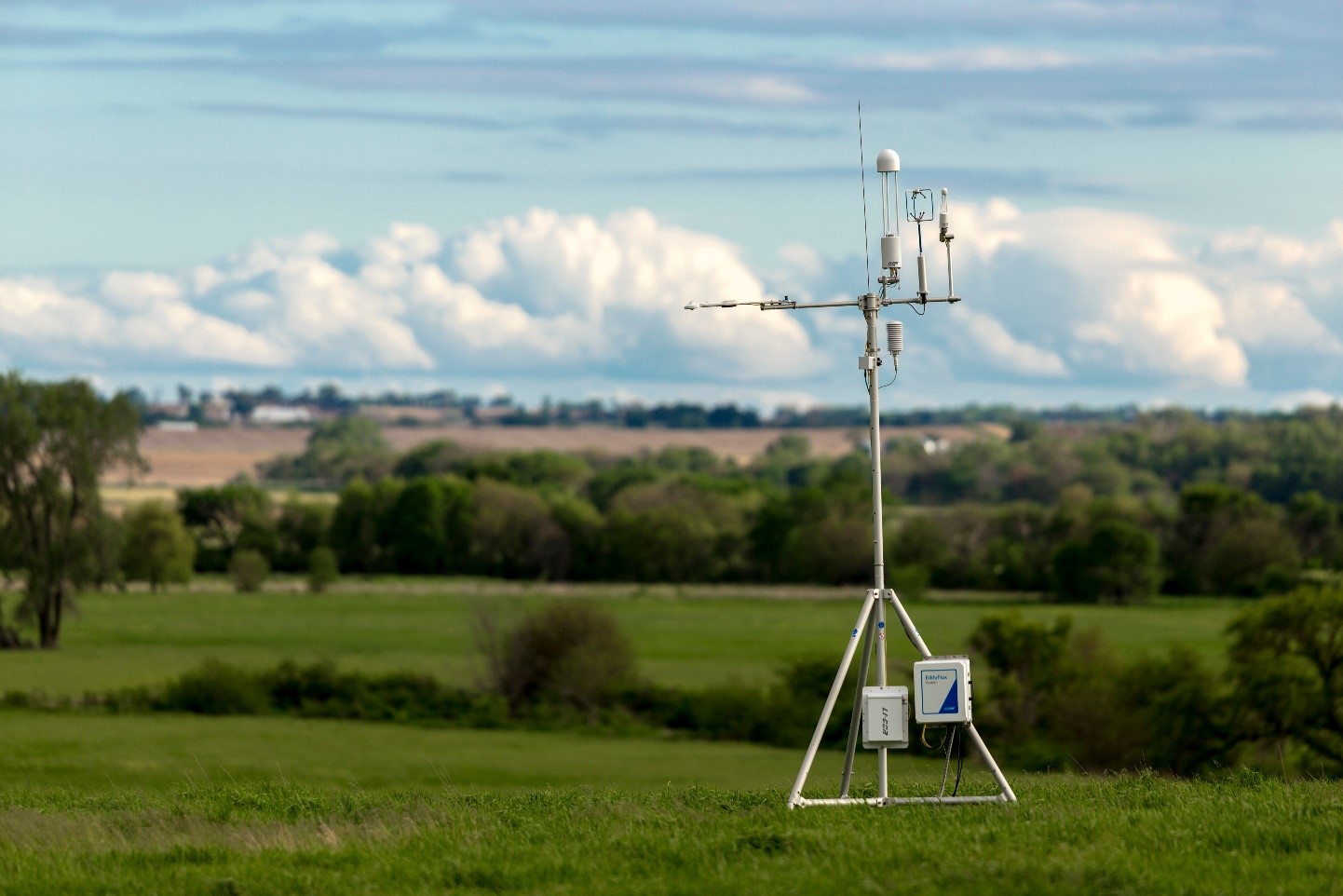

HK001开路式涡度相关通量监测系统

HK001开路式涡动相关测量系统，可自动测量并存储地表与大气相互作用时近地气层的瞬时三维风速脉动、温度脉动、CO2 脉动和 H2O 脉动；采用微气象学湍流涡动协方差方法，可自动测 量并存储 CO2 通量、H2O通量、显热通量、空气动量通量等地表与大气之间的物质与能 量交换通量及磨擦风速等微气象特征量。可根据用户需要配置空气温湿度传感器、净辐射、土壤热通量等气象传感器，组成完整的气象参数测量系统，为涡动相关系统提供数据分析的依据和参考信息，以共同研究地表水分蒸发和蒸散的变化规律和影响因素。

数据控制单元

扫描频率：1000Hz

数据存储：可移动USB存储设备16G

数据通讯：网线接口

可直接与实时在线通量计算模块连接

三维超声风速仪

风速

范围：0~65 m/s

分辨率：0.01 m/s

风向

范围：0~359 º

分辨率：0.1 º

测量

内部采样率：20Hz

输出频率：1、2、4、8、10、16、20Hz

 工作环境

工作温度：-40~70℃

耐降水强度：300mm/hr

开路式CO2/H2O分析仪

分析仪硬件设计方式：气体分析仪和三维超声风速仪彼此分离，以减小分析器对风速测定的影响（尤其是垂直风分量）

分析器温度设置：具备低温和高温两种温控模式

光路长度：12.5 cm

功耗：典型4W@25℃，运行时Z高8W@ -25~50℃

CO2分析器

测量范围：0~3000μmol/mol

准确度：＜1%

零点漂移(℃-1)：典型±0.1 μmol/mol，Z大±0.3 μmol/mol

RMS噪声@370μmol/mol：0.08 μmol/mol@5Hz，0.11μmol/mol@10Hz，0.16μmol/mol@20Hz

增益漂移（读数的%@370μmol/mol）：典型±0.02%，Z大±0.1%

对H2O灵敏度（mol CO2/mol H2O）：典型±0.00002；Z大±0.00004

 H2O分析器

测量范围：0~60 mmol/mol

准确度：＜1%

零点漂移((℃-1)：典型±0.03 mmol/mol，Z大±0.05 mmol/mol

2RMS噪声@10 mmol/mol：0.0034 mmol /mol @5Hz，0.0047 mmol /mol@10Hz，0.0067 mmol/mol @20Hz

增益漂移（读数的%@20mmol/mol）：典型±0.15%，Z大±0.3%

对CO2灵敏度（mol H2O /mol CO2）： 典型±0.02，Z大±0.05

开路式CH4分析仪

分辨率(RMS噪音)：5 ppb @ 10 Hz，2000 ppb CH4

测量范围：0~25 μmol/mol @ -25℃, 0~40 μmol/mol @ 25℃

数据通讯：Ethernet (可达40 Hz)

测量原理：波长调制光谱技术(WMS)

线性度：<1%，取决于校准标准

操作环境：-25~50℃

电源：10.5~30 V DC

耗电量：8 W(测量期间)，16 W(清洁期间)

光路尺寸：0.5 m物理光程长度，30 m测量光程长度

用户界面：Windows®软件，通过Ethernet进行操作

实时在线通量计算模块

同时连接气体分析仪、三维超声风速仪和能 量平衡系统。

可自动调用USB存储器内的原始通量数据、气体分析仪和超声诊断数据以及气象数据，自动输出感热通量、潜热通量、蒸散、CO2通量、H2O通量、CH4通量等结果。

内置G P S模块，确保多系统时间同步。

具有数据采集、自动修正、自动计算通量、无线下载数据并实时远程管理等功能。

可直接使用完全修正好的通量数据：对感热、潜热、蒸散发、CO2、H2O样地实时和远程在线都进行完全自动修正，无需人为二次修正。

远程连接：通过移动网络和卫星调制解调器可实现远程无线连接和控制。

数据分析软件

通量数据处理软件

可输出各种数据格式，兼容FLUXNET, ICOS和AmeriFlux观测网络。

可提供频率校正、足迹估计、随机误差估计、质量标记等处理选项。

支持任何频率的原始数据采样。

涡度数据差补软件

足迹建模：允许查看监测点地图，并可在足迹计算功能中，实现对通量贡献区的作图。

QA/QC：可选择任意变量过滤通量数据，或采用滑线轻松设置Z小、Z大阈值。

气象站数据自动差补：可使用气象站数据来插补通量监测中丢失的气象数据。
