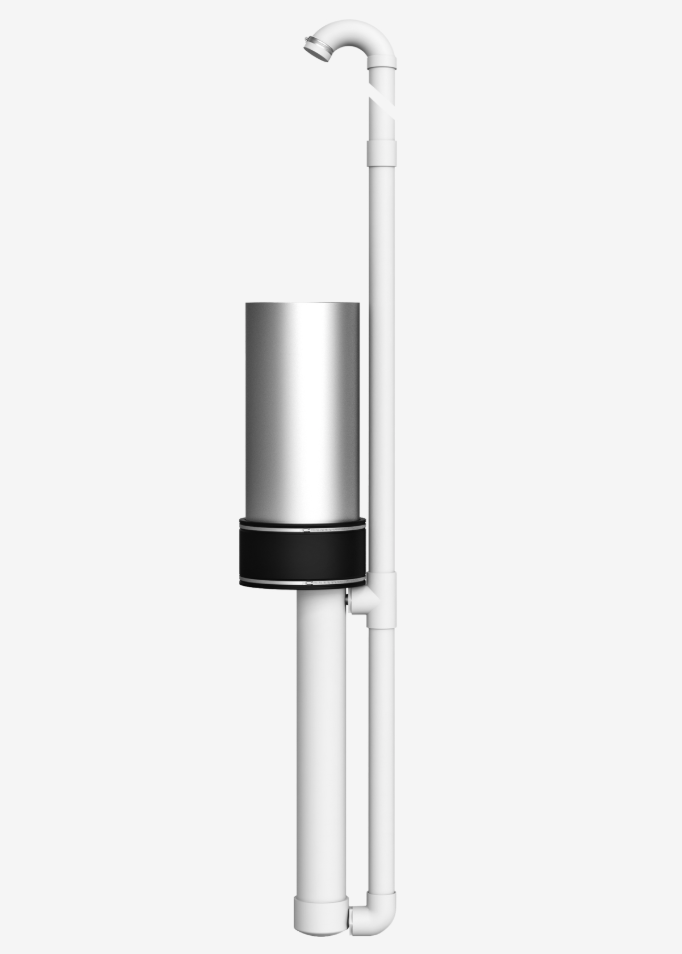

Drain Gauge G3渗漏计渗漏仪测量大面积区域的深 层排水

渗漏仪可监测淋溶、排水和补给情况，且无需大型系统的复杂操作。可对整个农田进行仪器监测，量化土壤变异性。G3为深埋于犁层下方而设计，种植者可在仪器正上方正常作业，消 除边缘效应等问题。此外，排水量计G3可与METER土壤湿度传感器及降雨量计组合使用，相较于仅将深 层排水视为残留水的估算方法，能测算总水平衡。

G3排水量计采用被动毛细管式淋溶仪原理，可测定从根区渗入地下水的水分及化学物质总量。安装于根系层下方后，可通过表面端口轻松采集水样，用于分析化学物质、肥料及其他污染物。该排水计不仅采用惰性材料制造，避免与样品储液罐中的化合物发生反应，其密封设计更使其能在饱和与非饱和条件下持续工作。

G3通过导管和吸水芯设计，使土柱中的土壤张力与安装地点的自然土壤保持一致

测量规格

排水

范围：0−61 mm（导管底部），61−100 mm（储液室顶部）

分辨率：0.2 mm

精度：±1.4毫米

水位深 度

量程：0–10,000毫米

分辨率：1.0毫米

精度：20℃时满量程的±0.25%

注：深 度测量精度假设无剧烈温度变化。

温度

量程：-40至+60 °C

分辨率：0.10 °C

精度：±1 °C

注：压力传感器在冰冻环境中可能损坏或报废。若水温可能降至0 °C（32 °F）以下，请移除传感器。

体积电导率（EC）

量程：0 – 120 dS/m

分辨率：0 dS/m

精度：±0.01 dS/m 或 ±10%，取较大值

注：EC测量值已校正至25 °C标准温度。

通信规格

输出

DDI串行或SDI-12通信协议

数据记录仪兼容性

METER ZL6数据记录仪及任何支持4.0-15.0VDC供电且具备串行或SDI-12通信功能的数据采集系统

物理规格

G3排水量计尺寸

质量：含不锈钢DCT时为20.0千克（44.0磅）

含PVC DCT时为14.0千克（31.0磅）

DCT尺寸

长度：62.5厘米（24.6英寸）

内径：25.4厘米（10.0英寸）

外径：26.4厘米（10.4英寸）

宽度：3.3厘米（1.3英寸）

储液罐尺寸

长度：81.3厘米（32.0英寸）

外径：11.5厘米（4.5英寸）

取样管尺寸

长度：180.0 厘米（70.9 英寸）

外径：6.0 厘米（2.4 英寸）

材质：40级聚L乙烯

传感器尺寸

长度：9.0 厘米（3.5 英寸）

直径：3.4厘米（1.3英寸）

采样管尺寸

长度：3.0米（118.1英寸）标准规格，可定制长度

外径：6.0毫米（0.24英寸）

材质：聚乙烯

工作温度范围

Z低：0 °C

Z高：60 °C

注意：压力传感器在冰冻状态下可能损坏或报废。若水温可能降至0 °C（32 °F）以下，请移除传感器。

电缆长度

10.0米（标准）

20.0米

40.0米（Z大）

电缆直径

6毫米（0.25英寸），Z小护套厚度0.80毫米（0.031英寸）

连接器类型

立体声插头连接器或剥线镀锡导线

立体声插头直径

6毫米（0.24英寸）

导体规格

20 AWG/21 AWG 屏B线
