SPA-2积雪分析仪

SPA-2 系统可自动、连续地记录积雪的所有重要参数，并能据此预测积雪融化进程等。

记录雪层参数：雪水当量（SWE）、雪密度、液态水含量、冰含量及积雪深 度

通过休眠模式实现节能运行，适合太阳能供电的测量站

个性化系统配置：可获取整个雪层或特定雪层深 度的信息

记录融雪进程及雪层预计融水量

安装与测量原理

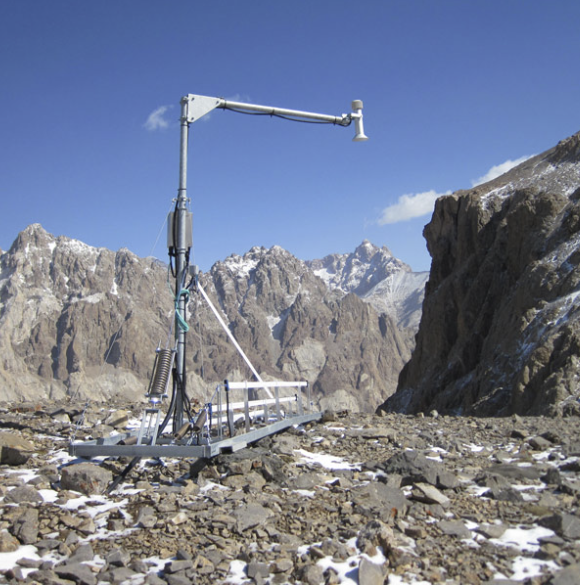

SPA-2 监测站可D立运行（利用太阳能供电），其桅杆和框架需安装在平坦地面上的合适位置。该传感器带具备耐候和抗 紫 外 线特性，可穿透积雪，并通过阻抗分析测量雪层中冰、水和空气的体积含量。积雪深 度测量由可靠的超 声B积雪深 度传感器USH-8完成。安装在防风雨控制柜中的数据存储和远程传输设备可借助 SPA-2 提供的有关雪密度、液态水含量和雪水当量的信息，可以及早识别和分析融雪过程。

SPA-2 技术细节

SPA 传感器：可安装 1 至 4 个传感器（带状传感器）（标准配置为一条水平带和一条对角带）

防风雨且抗紫 外 线的扁平带状传感器，内含三根宽铜线。测量区域的穿透深 度为 4 厘米

坚固的铝制结构，用于固定和张紧 SPA 传感器

阻抗分析仪，用于沿 SPA 传感器测量复阻抗

多路复用器控制多个传感器的切换，并连接积雪深 度传感器

控制单元执行积雪参数的测量与计算

串行接口 RS 485、SDI-12；ASCII 格式

USH-9 超S波积雪深 度传感器，带集成温度补偿

可选组件：Z多可集成两个温度传感器（积雪、地面、表面）、电源、数据记录仪和遥测设备

电源 9 ... 28 VDC，反向电压保护，过压保护

功耗：SPA 传感器工作时 65 mA，待机时 1 mA

工作温度 -35 °C ... 60 °C (-31 °F 至 140 °F)

机架尺寸 6360 毫米 × 1100 毫米 × 3700 毫米（长 × 宽 × 高）

控制单元尺寸 165 毫米 × 105 毫米 × 55 毫米（长 × 宽 × 高）

框架尺寸 6360 mm x 1100 mm x 3700 mm（长 x 宽 x 高）

电源 供电电压：9 ... 15 VDC

反向电压保护，过压保护

功耗 工作状态：65 mA（待机模式：1 mA）

工作温度 -35 ... 60°C

SPA传感器

材质：防风雨、抗 紫 外 线的传感器带，内嵌凯夫拉尔纤维增强

水平带长度：4.8 m | 倾斜带长度：4.8 m（标准），或 6.7 m

宽度：60 mm

测量原理：沿 SPA 传感器测量并分析复阻抗

穿透深 度：两侧各 4 cm

SPA 分析仪

输入：Z多支持四个 SPA 传感器

模拟输入（4路） 1路带集成温度补偿的超S波积雪深 度传感器

3路用于集成其他传感器（例如：积雪、地面、雪表温度测量）——可选

输出 RS 485 / SDI-12；多种ASCII格式

测量范围

积雪深 度 0 ... 2.5 m 0 ... 5 m

SWE（水当量） 0 ... 1000 mm H₂O 0 ... 3000 mm H₂O

密度 0 ... 1000 kg/m³

体积含水量 0 ... 100 %

体积含冰量 0 ... 100 %
