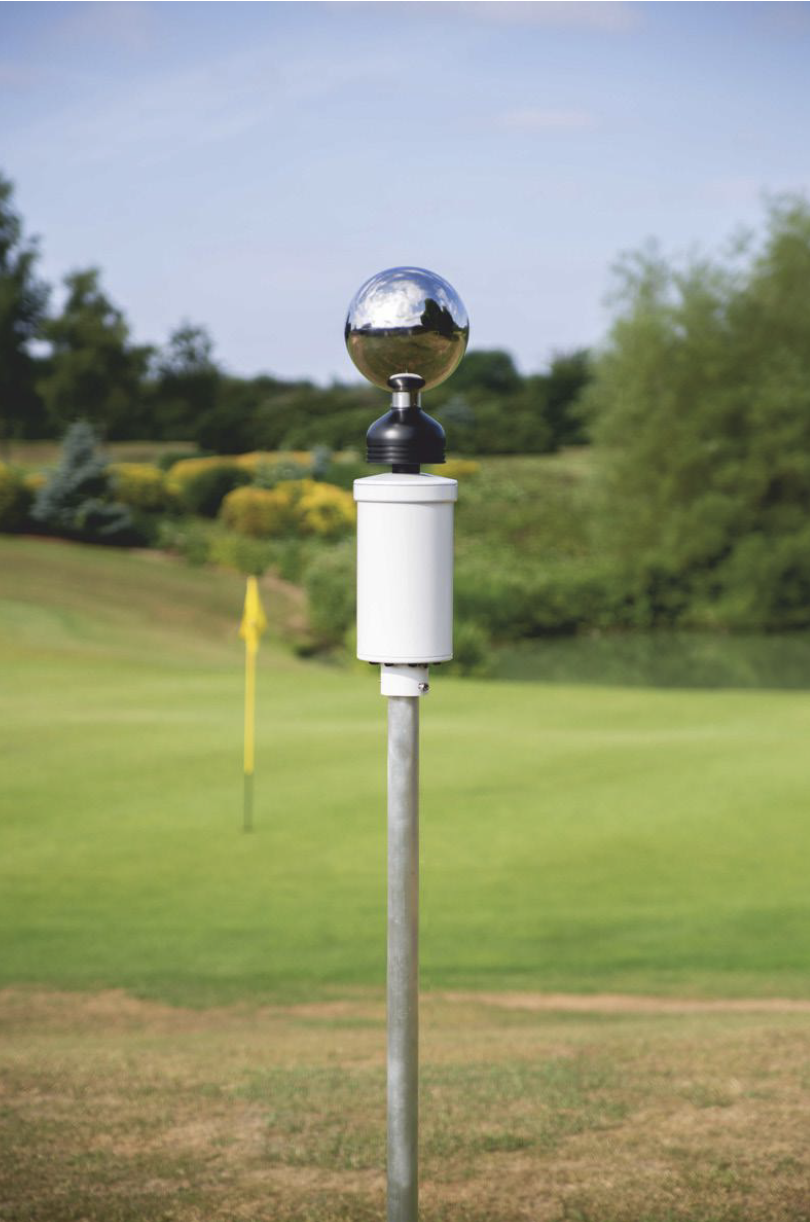

BTD-200 雷电预警监测系统

BTD-200 雷电预警系统探测距离可达35 公里。仪器设计为迅速和容易安装，配备了通用电源适配器和PC 机服务器闪电工程软件，用于监测，预警和数据记录接近系统的雷暴。

闪电探测技术

当发生雷电放电时，电荷会发生明显的转移，从而引起大气电场的扰动，这种干扰可被

探测到超过100 公里的距离。BTD-200 天线探测低频(<50Hz)的扰动，并对信号进行处理，以探测和测距雷电放电。

技术指标：

雷电的探测：云地闪、云内闪和云间闪

雷暴的预警：带电降水和强电场

探测距离：35km

距离分辨率：1km

探测效率：35km 范围内（单闪95%、双闪99% 和三闪99.9%）

虚警率： <2%

Z大闪电采样率：每分钟120 次

输出数据更新时间：2 秒钟

用户计算机或基本控制盒：有线串行连接(RS422)

广域声音报*器：有线串行连接(RS485)

继电器3 个继电器无源触点: 警报、警告、故障

继电器触点开关容量277 VAC 5 A

接线方式：端子

电源：9~30VDC 110/115 或230/240VAC

功率：小于5W

运行环境： -30~ +60°C

相对湿度：0～100 %RH

防护等级： IP66

抗风等级：60m/s

海拔：-200m～2000m

冲击和震动环境：陆基固定安装

材质：不锈钢和环氧粉末涂料涂层铝材

颜色：银色和白色

重量：传感器4.3 kg、高度675mm 直径200mm
