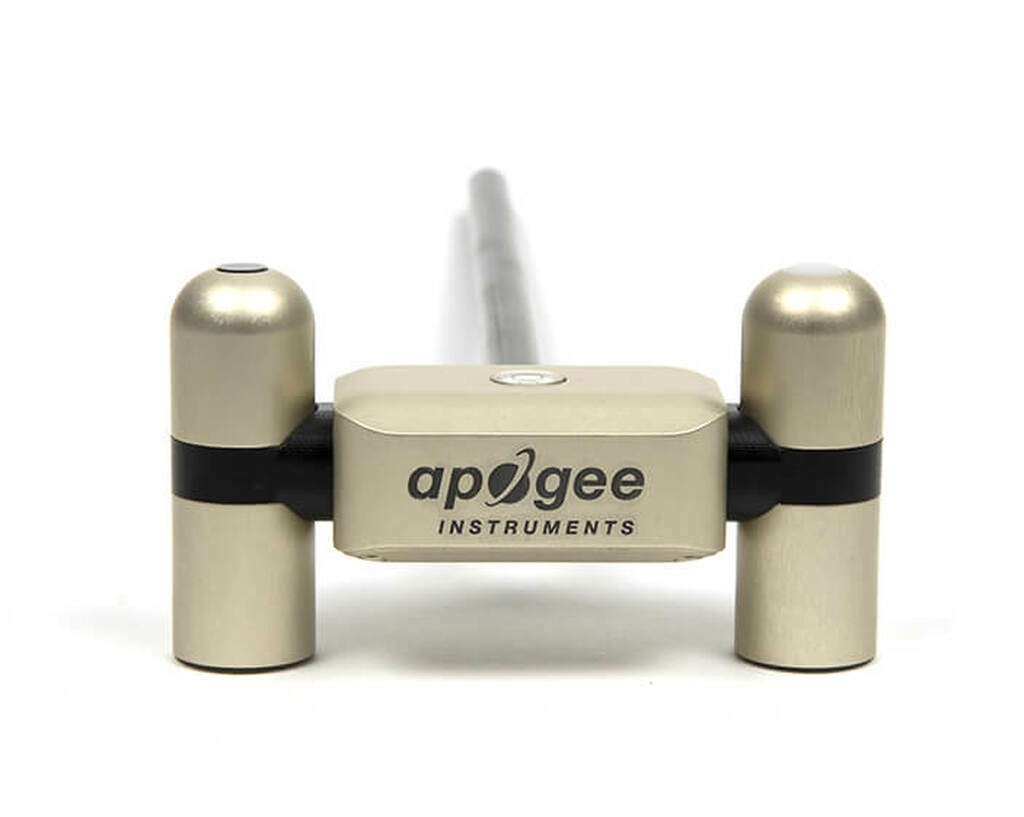

N-500-SS四分量净辐射计Apogee

Apogee Instruments的新型四分量净辐射计提供净辐射分量的单独测量。该传感器具有SDI-12输出，无需多个模拟通道来测量净辐射的各个分量。净辐射计作为一个完整的套件提供，包括净辐射计，安装杆，用于数据记录器接口的尾纤引线电缆和手提箱。

板载 A/D 转换和 SDI-12 输出

远地点净辐射计具有板载 A/D 转换和 SDI-12 输出功能，无需多个模拟数据采集器通道。

四分量净辐射计

向上和向下看的日射强度计，以及向上和向下看的长波辐射提供净辐射四个分量的单独测量。

单独加热辐射计

每个辐射计都包括一个单独的加热器，通过减少露水/霜冻对过滤器的影响来提高精度。

结构紧凑，重量

轻，体积小，便于安装。

输入电压范围：5.5 至 24 V DC（加热器经过优化，可在 12 V DC 下运行）电流消耗：（12 V DC 电源电压）加热器打开，通信使能： 63 mA;加热器关闭，通信启用：1.5 mA;加热器关闭，通信禁用：0.6 mA

响应时间（使用SDI-12协议）：1 s（SDI-12 数据传输速率;响应时间为 ：0.5 s）

加热器（传感器单独加热）：62 mA 电流消耗和 740 mW 功率要求（12 V DC）

操作环境：-50 至 80 C;0 至 100 % 相对湿度

尺寸：长116毫米，宽45毫米，高66毫米

重量：320 g（带安装杆和 5 m 引线）

长波辐射表规格

灵敏度：0.12 mV/W mˉ²（因传感器而异，列出典型值）

校准系数：8.5 W mˉ²（传感器与传感器之间的可变值，列出典型值）

校准不确定度：± 5 %

输出范围：-24 至 24 mV

测量范围：-200 至 200 W mˉ²（净长波辐照度）

测量重复性：小于 1 %

长期漂移：每年灵敏度变化小于 2 %

非线性：小于 1 %

响应时间：小于 0.5 秒

视野：150 ˚

光谱范围：5 至 30 μm

温度响应：在 -15 至 45 C 时小于 5 %

加热偏移：小于 10 W mˉ²

零点偏移 B：小于 5 W mˉ²

倾斜误差：小于 0.5 %日累计

温度计不确定性：± 5 %

温度传感器：30 kΩ 热敏电阻，25 C 时± 1 C 容差

短波辐射表规格

灵敏度：0.057 mV/W mˉ² （向上看）;0.15 mV/W mˉ²（向下看），（因传感器而异，列出典型值）

校准系数：每兆伏 17.5 瓦 mˉ² （向上看）;每 mV 6.7 W mˉ²（向下看）

校准不确定性：± 5 %

输出范围：0 至 114 mV （向上看）;0 至 300 mV（向下看）

测量范围：0 至 2000 W mˉ²（净短波辐照度）

测量重复性：小于 1 %

长期漂移：每年少于 2 %日射强度计 非线性小于 1 %

响应时间：0.5 秒

视场：180°（向上看）;150°（向下看）

光谱范围：385 nm 至 2105 nm （向上看）;295 nm 至 2685 nm （向下看）

定向（余弦）响应：小于30 W mˉ²在80°太阳天顶（向上看）;对于 0 到 60 ° 之间的角度，小于 20%（向下看）

温度响应：在 -15 至 45 C 时小于 5 %

零点偏移 A：小于 5 W mˉ²;小于 10 W mˉ² （加热）

零点偏移 B：小于 5 W mˉ²

日射强度计在日总计中的不确定性：小于 5 %
